四频合路器设计问题

05-08

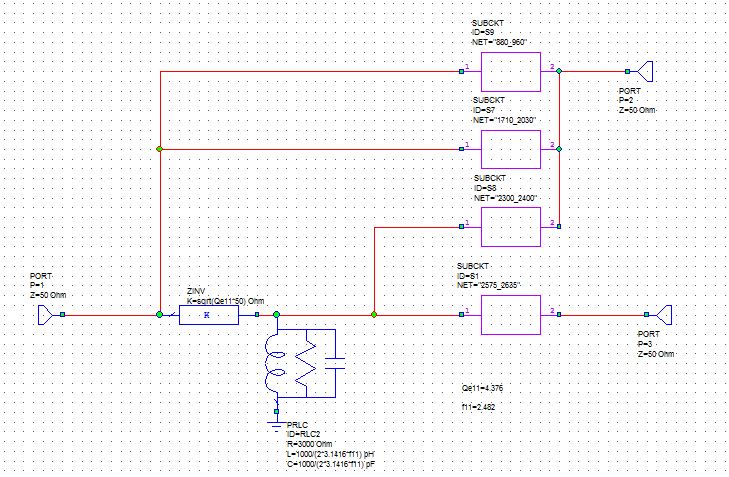

最近设计一款四频合路器,在设计上遇到了一些问题,望大神帮忙解决!这是我利用AWR设计的电路模型

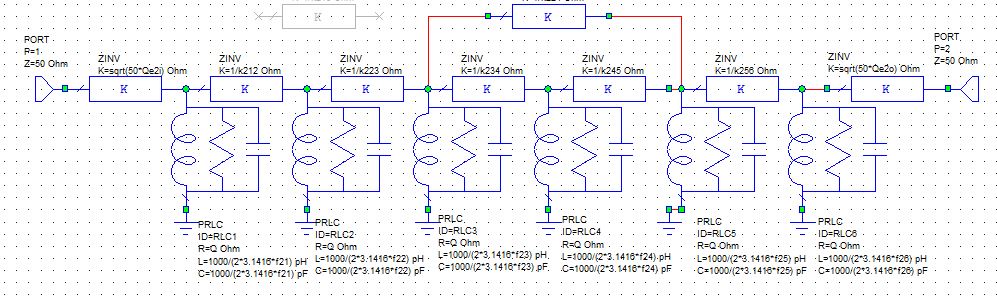

,这是各个路的滤波器:880-960MHz

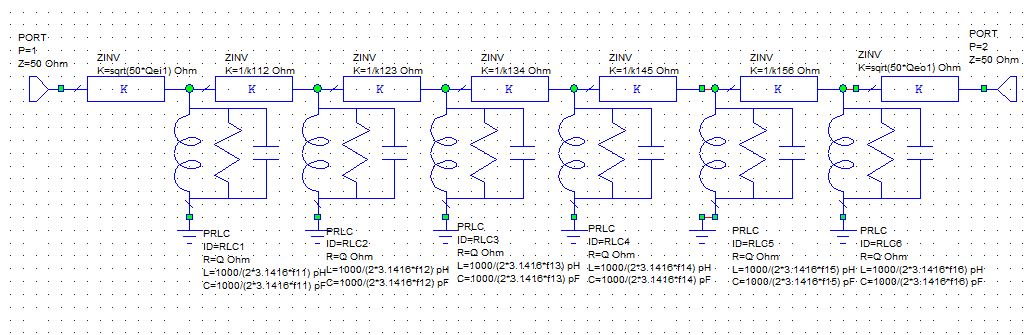

,1710-2030MHz

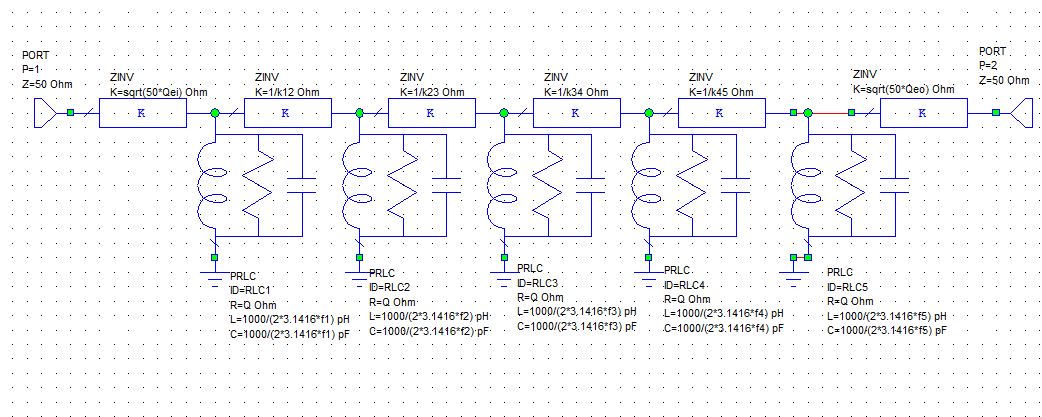

,2300-2400MHz

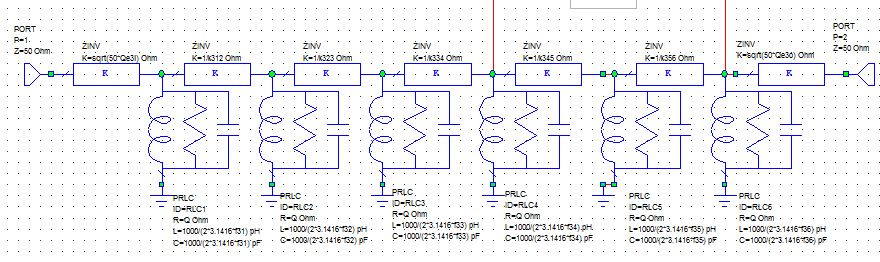

,2575-2635MHz


。感觉没有哪边有错误,可是为什么老是得不到想要的结果,都已经优化好久了,看有没有哪位大神帮我把错误找出来,万分感谢!我的联系方式QQ:939114688

1. 把所有的单个滤波器的左侧加个K变换器。
2. 每个滤波器左侧连接的地方,都需要优化。主要是前几个腔的频率和耦合。

首先我要承认我没用过AWR,小编用的是子电路合路的吗?
1楼说的很对,你上面的三路在合路端口为啥没有耦合线(K变换器)?下面的一路是有的,应该可以想到这点啊,这个和你的实物是对应的,你实际怎么连接的就这么连接电路
还是像1楼所述,合路后,先手动优化每路靠近公共端的几个腔频率和耦合,把每路的腔分开,回损调下来一些,然后让软件自动优化

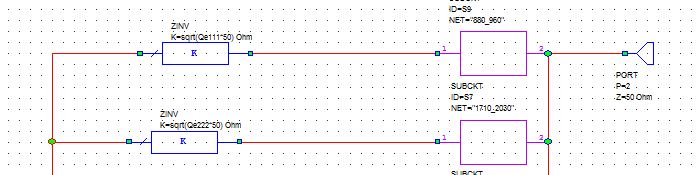

谢谢您的回答,是不是将模型变成这样然后设置变量优化


。

看不懂,这个是腔体合路器吗

不. 你的模型没有错的. 上面两路是相当于银线连接. 下面两路用公共腔.
