大家帮我看看这个合路器共腔的AWR模型对不

05-08

我现在要做个十频合路器，就是五个系统合路（每个系统有个上下行）但是公共端口十根线搭在一起会疯的，所以想使用共腔，两两共腔。那么公共端口就是只有五根银线了，貌似可以接受。第一次使用，请高手看看模型对不。只是简单的列子，还没有开始做。图中绿色圈中就是共腔吧

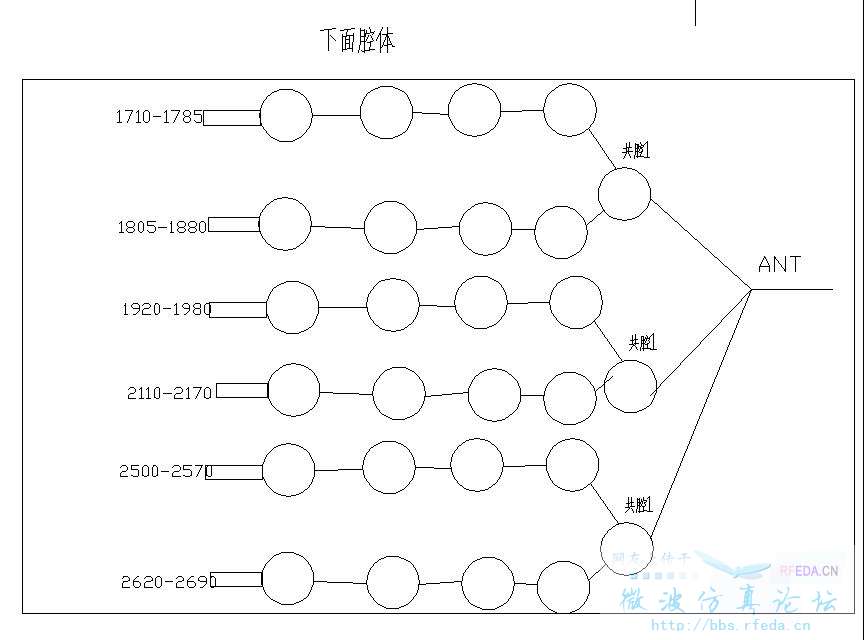

下面是我的十频合路器想法。分上下两层吧

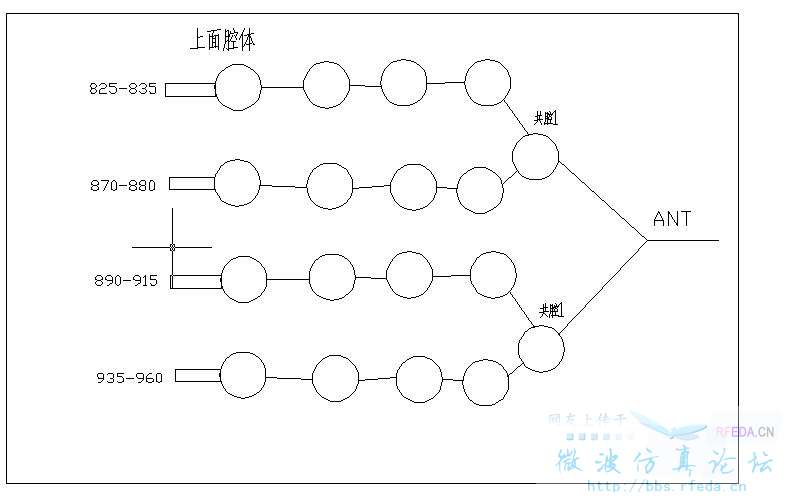

上面CDMA/GSM 四个频段下面DCS1800/3G/LTE 最后焊接到一个端口处。

是公共墙
