求助！ electrical length 是什么意思？
05-08
各位大侠：

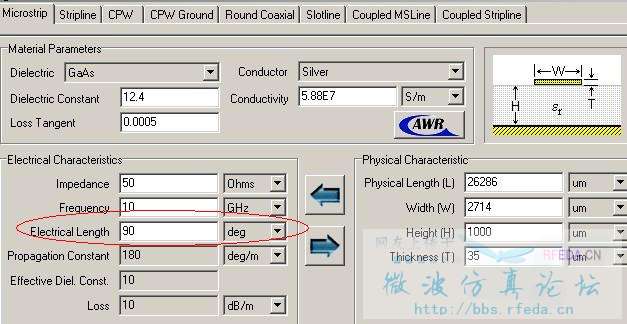

在已知微带线阻抗，求微带线尺寸时，我们总碰到这的字眼“electrical length ”。这个到底是什么意思?90deg 跟180deg 等都是什么意思?好像每个求微带线尺寸的软件里都有这样的设置。如图 ，图片里的红圈所表示什么意思?谢谢大侠赐教。
在已知微带线阻抗，求微带线尺寸时，我们总碰到这的字眼“electrical length ”。这个到底是什么意思?90deg 跟180deg 等都是什么意思?好像每个求微带线尺寸的软件里都有这样的设置。如图 ，图片里的红圈所表示什么意思?谢谢大侠赐教。
电长度=βL
β=2π/λ
L是物理长度
首先谢谢斑竹。您说的这个定义我也知道，我就是不明白为什么后面对应很多值，比如说30 90 100deg等?而且每个值求出来的尺寸都不一样?按理说，求某个频点下的微带线lambda已经确定了啊。
仔细理解下公式！
俺还是有点理解不了。
你自己都回答了你自己的问题了。电长度与之对应的是物理长度，可用公式找到与波长的关系。
那求出来的匹配长度岂不是可以是lambda/4 , lambda/2, lambda,2lambda?
lambda/4 , lambda/2, lambda,2lambda，没问题啊
算出来多少就是多少啊
哦 原来。谢谢小编热情回复。
学习了，谢谢
