数字通信上卷积码问题

12-14

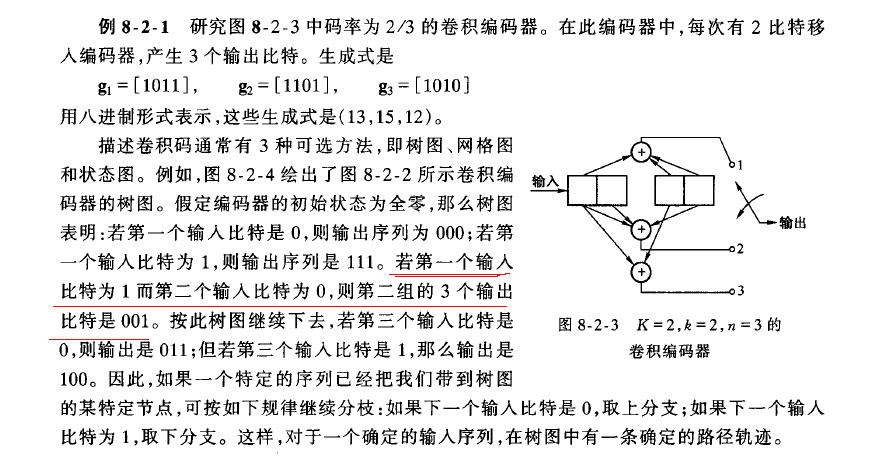

proakis的数字通信的第8章，8.2节卷积码，中文版p341
如图中红线标出，不知怎么得出的
请大家指点，多谢

求图8-2-2~~

见附件。是另一个卷积编码器了。
我是没想通k〉1的时候的编码器是怎么样移位的。

直接看图8-2-4
都有上下两条分支，分别对应输入0或1
第一个比特输入为1则选择下面的支路输出111，第二比特输入0则选择上面分支，输出001，依次类推如果再输入1则输出的是100
