怎样用HFSS画螺旋线!

05-08

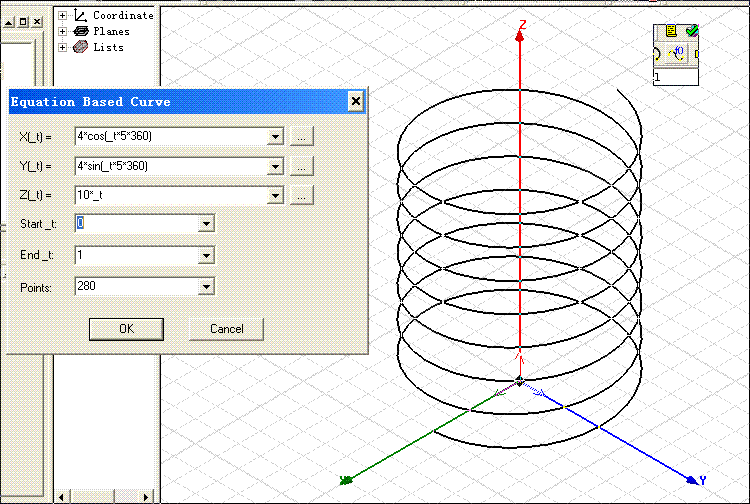

最近有很多朋友提到了怎么画螺旋线!在HFSS10以前的版本都是没有办法直接用软件画的----但可以通过调用MATLAB等外部数据间接描出。 HFSS10版本给出了直接画曲线(曲面)的功能。 螺旋线参考方程. 笛卡儿坐标 方程: x = 4 * cos ( t *(5*360)) y = 4 * sin ( t *(5*360)) z = 10*t 按下图设置


PS:上图中取了280个数据点--刚好均匀分布在螺旋线的四周,如果取的点数不恰当,图形可能比较难看

我是新手,我现在需要学习hfss10,请大家多多指教

9.2也可以画,但话不了锥螺旋。

不是可以用一条直线绕轴旋转来画吗

!我是新手,我现在需要学习hfss10,请大家多多指教

不是可以用一条直线绕轴旋转来画吗

10。0有直接画螺旋得按钮 在画圆锥 画球体得按钮边上

我也是新手 呵呵

的确是个好办法!

那如何画平面的螺旋线?因为印刷电路有一种螺旋电感,只有um级别厚度,请教小编一下,HFSS10.0能否画出?还是只能用CAD?

那9.2中怎样调用matlab外部数据呢?

应该是得到matlab画出的图像的x,y值吧。很笨的办法哈,呵呵。

我是初学者 谢谢

这种方法画出的螺旋怎么来控制参数: 圈数,节距和直径啊?

你们有没有发现,螺旋天线的仿真速度非常慢!

这个方程是在什么地方设置的?
我记得好像是先画螺旋截面,然后绕轴就可以了,会跳出一个对话框,让你指定PITCH  LENGTH等

我是新手,学习中

我是刚学这软件,不错!

我也正在学。

请问小编,这种方法如何确定圈数呢?

围观学习!
