HFSS怎样在波导中显示多个模式

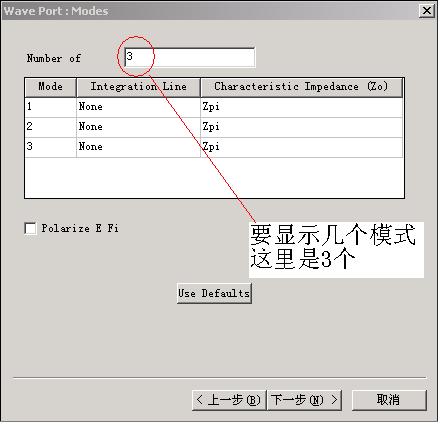

此帖从我的博客转过来的！主要是在加wave port 的时候,要选择一下你想计算几个模式.如图！

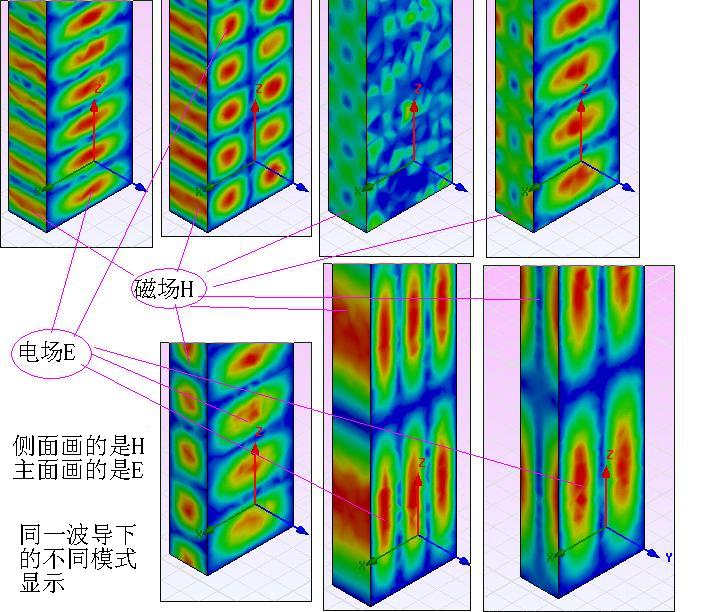

在设置这个数值的时候,要注意一下,截止频率,所以在设置扫频的时候要在一定范围内.不然有的模式很快就衰竭了.仿真出来根本就看不到！ 我下的这个图设置了7个模式,仿真后的图如下！

最后那几幅壁上磁场、电场强度分布图式如何生成的?Fields里面该选择什么?
直接fields——>E——>Mag E，只能看到其主模的分布情况。

如下图。

en,看懂了，试验一下．Tensor 关于HFSS fULL book 中有时会出现boundry overlap的问题，说是边界重叠的问题哈．但是运行的时候还是出结果的．不过我还是发现里面有不少错误．

是的，仔细做里面是有错误
上面那个问题，本来就是两个面的边界都重了，所以说boundry overlap.
其实设置辐射边界的时候，z=0的那个面就不应该选--因为他已经是“地”了，不过选了好像也不影响结果的

懂了，非常感谢！

10.0的版本不会出现overlap问题，大家可以试试

我是新手，我现在需要学习hfss10，请大家多多指教

受教了，如果你想用其中一个模式去激励应该怎么办

i strongly suggest you learning some book on model of waveguide

又学到东西了。上面的各位好厉害啊！

请问tensor，如果不仅仅是看场，各个模式的积分线都需要重新画，
如果模型复杂了，积分线画的时候该遵循啥原则

很好 ，受益颇多啊

我也是这个问题搞不清楚，有谁能帮忙解答一下不?

我想可以如tensor二楼所写,将你需要的模式的scaling factor改为1,其余为0就行了吧.

edit source..终于知道怎么做了. tensor谢谢拉

小编说的是可以的，但是如何看那些高次模式的截止频率呢?能不能想办法分别给出各个模式的S参数?当然，矩形波导里各模式的截止频率可以算出来，但是对于那些不太规则的波导又怎么办呢?
请指教！

不错。多谢小编，受教了。
