关于螺旋线方程画螺旋天线的问题！怎么样根据螺旋线方程改变螺旋尺寸？
05-08
螺旋天线的做法

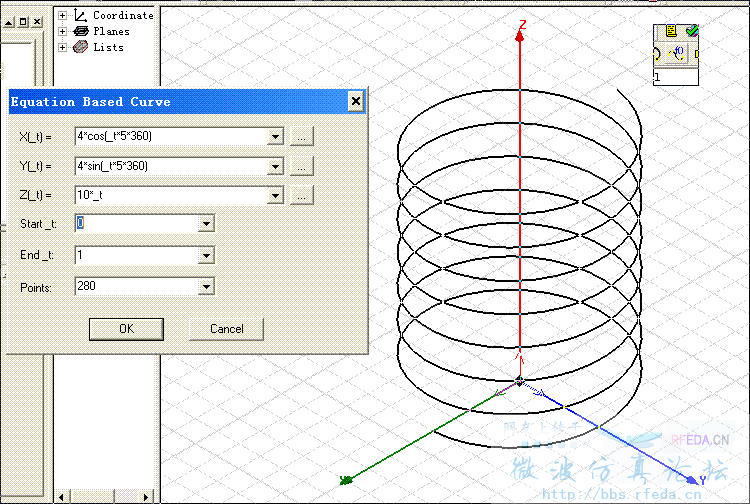

方法1在HFSS10里面专门有两个用函数画曲线（或曲面）的。带 f() 那一项就是！
螺旋线参考方程.如
笛卡儿坐标 方程：
x = 4 * cos ( t *(5*360))
y = 4 * sin ( t *(5*360))
z = 10*t
上面是微波仿真论坛给的简单方法
但是我对这个方程不是很懂
分别代表什么呢
如果4代表螺旋线起点坐标
那么10代表螺距么?
可是感觉又不同，比如我画螺旋天线
首先，画一个平面，以一个圆面为例吧
2.然后，点击工具栏Draw/spiral，选择一个轴，这时弹出一个对话框，选择螺旋方向，半径，螺旋圈数
3。点击确定螺旋即可画好，然后在绕z轴旋转180度，可得双臂平面螺旋天线
用这种方法画出来的螺距是11.625，但是换成螺旋线方程的话确是z=1.85*t，我就很糊涂了！怎样才能根绝螺旋线画出我需要尺寸的螺旋天线呢?请教
另外根据已经画好的螺旋确定出来螺旋线呢?
方法1在HFSS10里面专门有两个用函数画曲线（或曲面）的。带 f() 那一项就是！
螺旋线参考方程.如
笛卡儿坐标 方程：
x = 4 * cos ( t *(5*360))
y = 4 * sin ( t *(5*360))
z = 10*t
上面是微波仿真论坛给的简单方法
但是我对这个方程不是很懂
分别代表什么呢
如果4代表螺旋线起点坐标
那么10代表螺距么?
可是感觉又不同，比如我画螺旋天线
首先，画一个平面，以一个圆面为例吧
2.然后，点击工具栏Draw/spiral，选择一个轴，这时弹出一个对话框，选择螺旋方向，半径，螺旋圈数
3。点击确定螺旋即可画好，然后在绕z轴旋转180度，可得双臂平面螺旋天线
用这种方法画出来的螺距是11.625，但是换成螺旋线方程的话确是z=1.85*t，我就很糊涂了！怎样才能根绝螺旋线画出我需要尺寸的螺旋天线呢?请教
另外根据已经画好的螺旋确定出来螺旋线呢?
