AWR仿真T型节处线长，怎么确定

05-08

大家好，最近在用awr仿真功分器的时候，遇到功率分配处的T型节，不知道与之相连的的线长改怎么处理。我实际在CAD画图的时候，左右的中心线是在一条直线上。

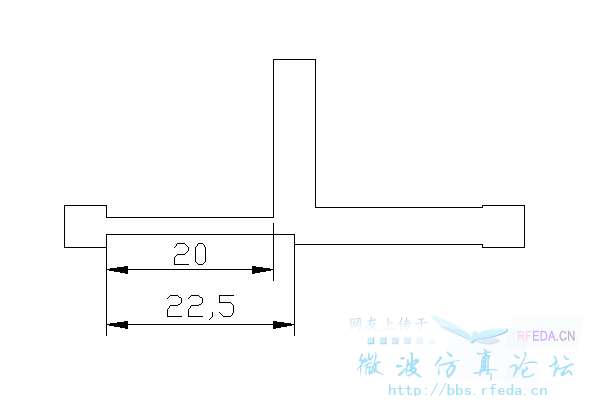

如上图，左边的匹配段长度，在AWR里面是 TL的长为20，还是设置成22.5呢? 有点困惑，请大家说说自己是怎么处理的呢?相关的理由呢?
还有主路，左边的线长要长，右边的线长要短，该取长还是取短呢?
非常感谢了。
