大家一起来学VSS之一：Adding an MWO Subcircuit to a System
开始学习VSS，以后会继续跟帖新文章，大家一起来学习！
需要注意采用的版本为AWR2009 build4847
先学习Getting Started guide里的例子：前面几个比较简单不做介绍，
从Chapter10. VSS: Adding an MWO Subcircuit to a System开始。该文档的位置在
通过这个项目可以学习到仿真观察某个射频元件对系统能够性能的影响。
学习目标：1、向系统工程中导入一个理想的MWO滤波器电路；
2、工程内仿真前逼近滤波器响应；
3、改变滤波器参数，监测其对BER影响；
4、创建一个功率谱密度图表
系统工程和理想滤波器均采用自带例子里的文件QAM.emp和Ideal_filter.sch。
打开例子QAM.emp，导入原理图Ideal_filter.sch。
下面在进行系统仿真前先检查滤波器响应如何。方法是在系统图中建立测试图表：在一个分流图中连接MWO滤波器到矢量分析仪模块VNA_SS，并且仿真出频率幅度和香味响应曲线图表。具体步骤：
1、先在工程选项中设置频率选项：Start：1G，Stop：10G步进0.01G
2、然后增加名为Filter Test的系统图，

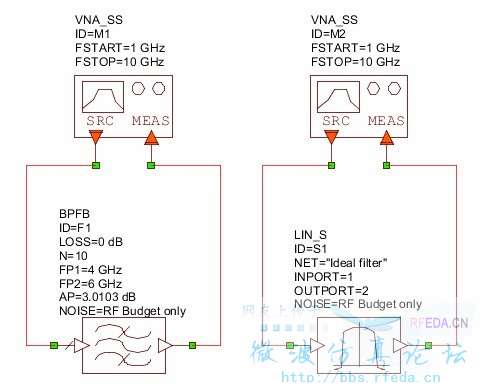

添加模块Filter>Bandpass>BPFB带通巴特沃兹滤波器模型，
添加模块RF Blocks> Linear Filters>Simulation Based>LIN_S。
备注：LIN_S模块可以向VSS导入一个N端口的MWO电路的线性特征，包括电路原理图或S参数数据文件，
支持阻抗失配模型。
添加模块Meters>Network Analyzers>VNA_SS小信号矢量分析仪。
3、对其中的四个模块参数进行配置：
矢量分析仪频率1～10GHz
BPFB 阶数：10，频率：4～6G，NOISE选择RF Budget only（只考虑射频内仿真时，对时域仿真不考虑）。
双击BPFB进入Filter Design选项设置：修改其中几个选项如图：频率4～6G，阻抗50欧姆，Q值为1000，
选中IIR Implementation，点击图标中的“Click to view response“显示出响应曲线。
其它选项大家可以看帮助了解下是何含义。

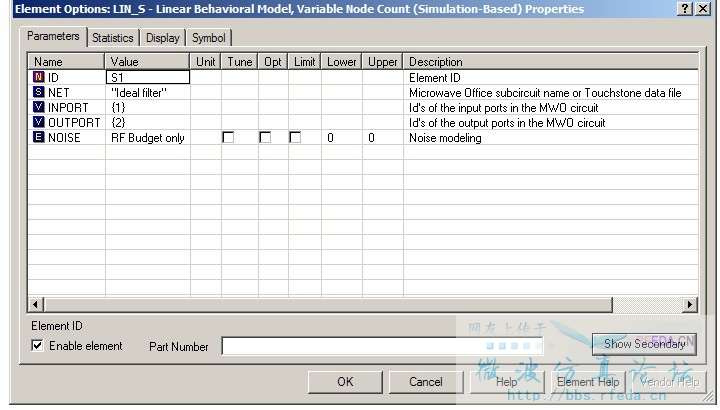

LIN_S模块NET选择需要导入的滤波器原理图“ideal_filter“，NOISE选择RF Budget only。
下面创建两个矩形图表："Ideal Filter Response"和"Filter Response 1"

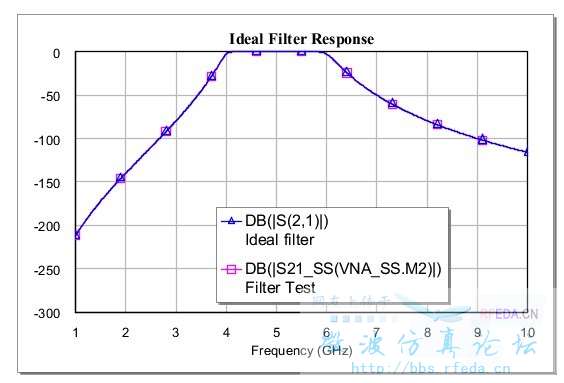

对矩形图表："Ideal Filter Response"添加测试项目：Ideal filter电路的S21曲线和用VSS
建立的系统图Filter_Test的S21曲线
运行仿真发现响应曲线基本一致，MWO理想滤波器电路正常。

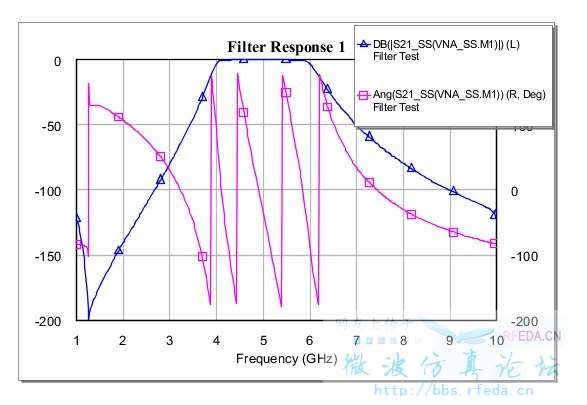

对矩形图表"Filter Response 1" 添加测试项目：系统图Filter_Test的S21曲线，分别用幅度dB 和弧度表示
上面验证了MWO理想滤波器的正确性，后面就可以进行QAM系统的仿真了。先进行系统图修改：
1、双击QAM_TX 模块设置中心频率为5GHz。
2、将滤波器放置到系统中，在AWGN和RCVR模块间插入LIN_S模块。
并设置LIN_S模块NET属性为 "Ideal filter"（关联到MWO电路）， 噪声参数设置为Budget only。
3、在LIN_S后面添加测试点，图表修正完毕，如下图所示
最后创建图表分析系统性能

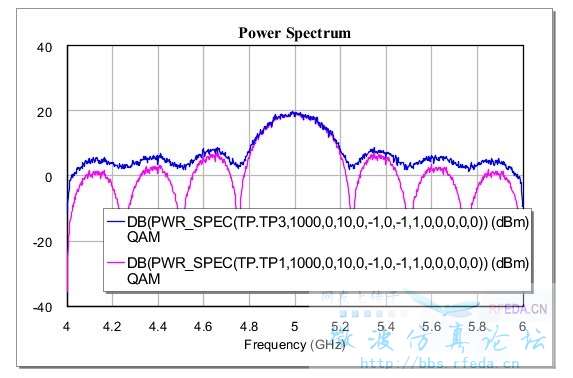

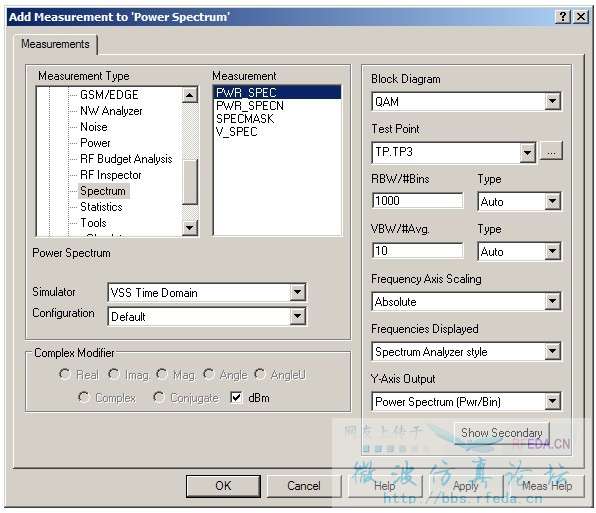

1、添加矩形图表命名为"Power Spectrum". 并增加测试项目Spectrum>PWR_SPEC(功率谱)，指定测试点TP3
2、添加另一个功率谱测试项，测试点为TP1
3、运行仿真观测曲线频谱，尝试调节理想滤波器中的参量，观测其影响。
此章结束，我已基本有些了解，你呢?大家一起来学习吧！后面章节待续
