仿真扇形微带线

05-08

仿真扇形微带线，半径四分之一波长，按说仿出来S21应该呈现带阻特性。
但是仿真结果不对。请指点哪里不对?

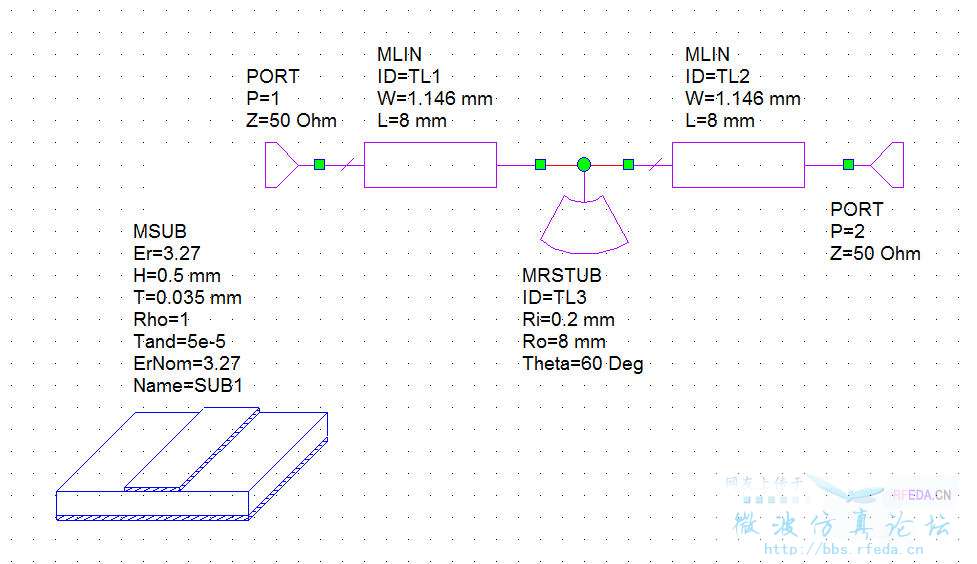

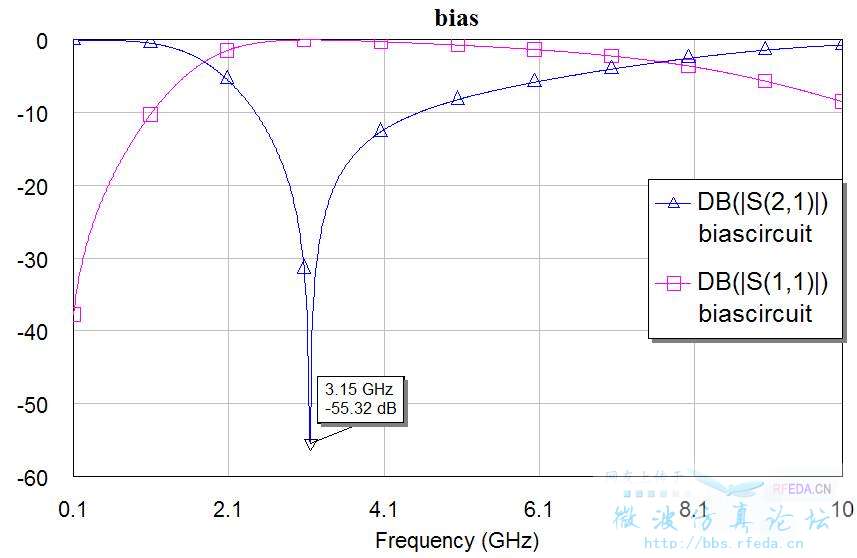

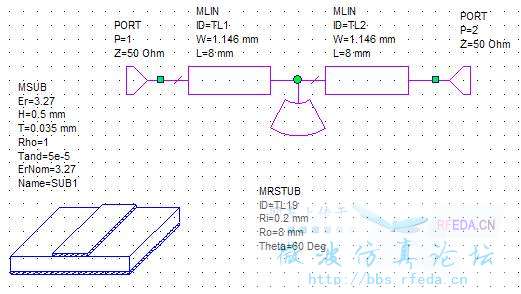

图1建模，图2仿真结果。

非常奇怪，相同的模型，结果不一样

dBS21应该取实部Real而不是模值Mag

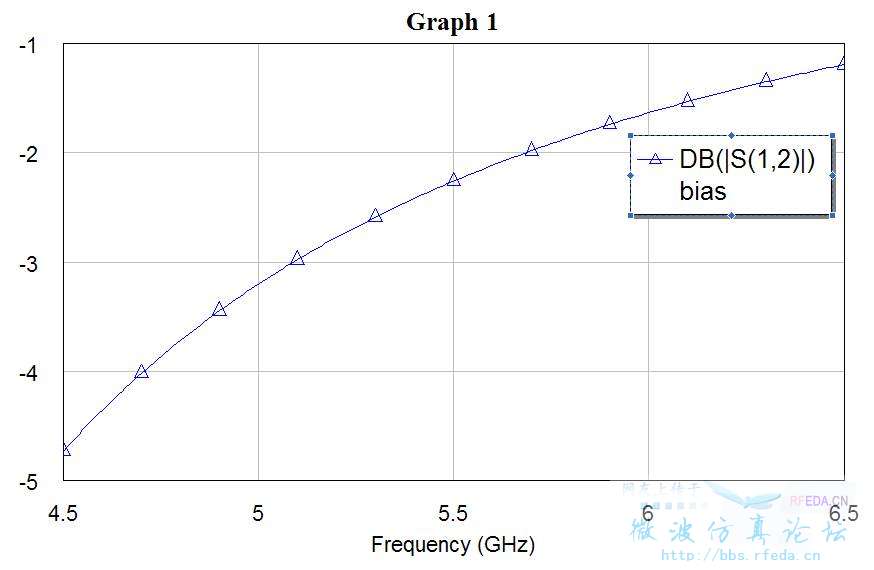

将span设宽，结果如下图所示。
但是有个问题就困扰我了：
扇形半径是5.8G时的四分之一波长。按说应该在5.8G发生全发射的啊。
难倒设计偏置电路时，扇形半径不是四分之一波长吗?
请指点

dB(S21)是应该取模值，搞混淆了，见谅！
猜想可能是因为扇形线边缘电容效应较微带线更为明显，使得频率偏低

那您设计偏置电路的时候，扇形微带线半径是怎么取的?

仿真的目的之一就是为了指导电路设计
