HFSS周期结构仿真
05-08

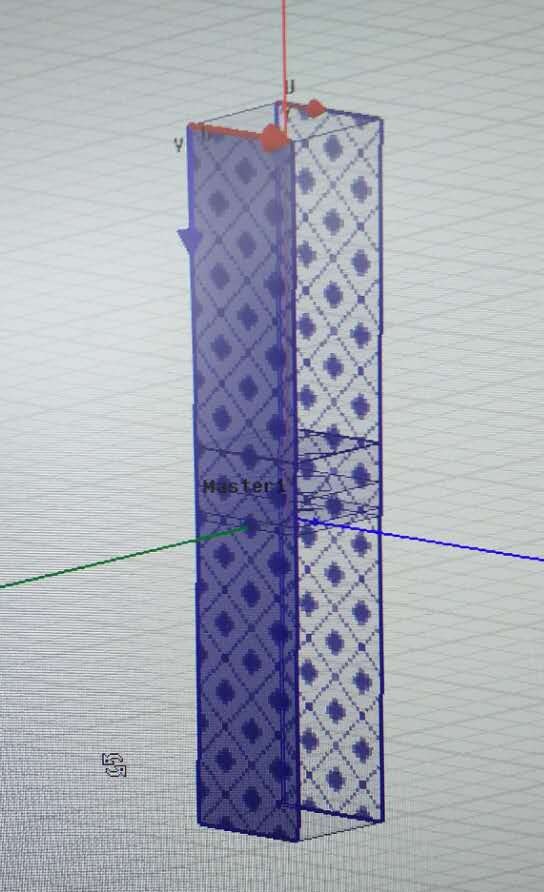

HFSS仿真相控阵单元周期结构，建立空气盒子全包单元结构，正常设置了主从边界、Floquet端口以及单元激励的集总端口，仿真时也没有出现警告，可以看到集总端口的S参数曲线，但是查看方向图时看不了方向图，求助于大家看看是什么问题。
lz说看不了方向图是指?方向图是白的?
是空白，没有任何的场分布图
借问一下，小编的Floquet端口只设置了一个吗?集总端口是否设置在了空气盒子的底部或顶部?
小编问题解决了吗 同样遇到相同问题-
是的，一个，用的是波端口，设置在了底部，还没有见过设置为集总端口的例子
谢谢！
