1/4波长耦合线带通滤波器设计

用ads自带的design guide就不用一级级的去算了，不过算一下也好，更加理解。

设计过程非常的清晰，建议转换成layout，用momuent计算下，VSWR是不是满足要求

不错，挺清楚，小编这种共享的精神值得大家敬佩，辛苦了！

你是怎么计算特性阻抗的 怎么设置的?

每个耦合线特征阻抗的设计是按照微波工程里面的结果计算的。

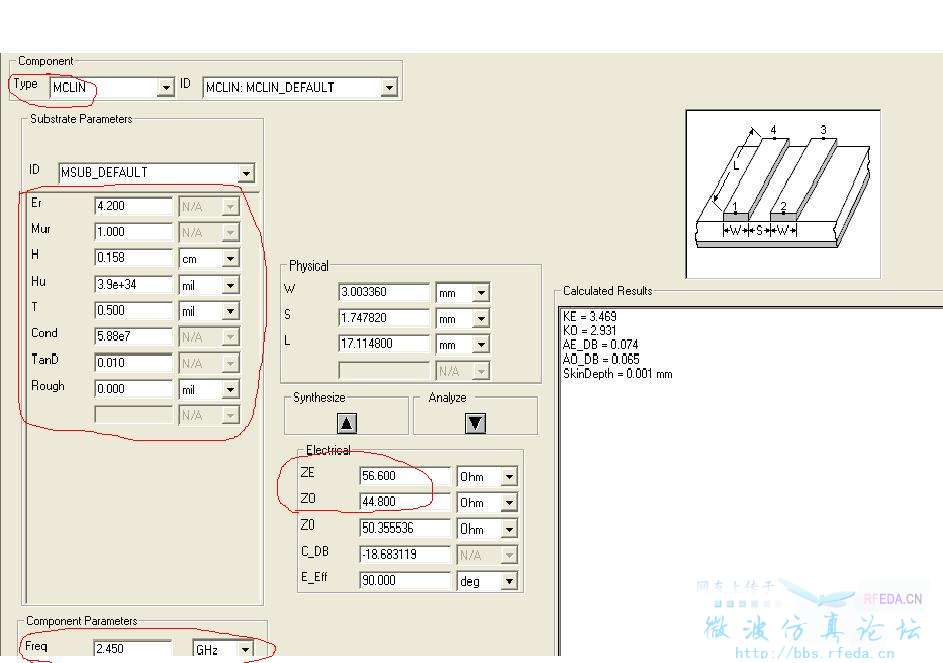

用ADS中的"LineCalc"计算工具，可以计算耦合线的特征阻抗

“用ads自带的design guide就不用一级级的去算了，不过算一下也好，更加理解。”
design guide中的滤波器自动设计工具不能设计耦合线滤波器吧?是否可以?

不错，小编辛苦了
似乎结果还有待优化啊

可以，我用过的，还可以设计发夹线等。

不错学习了不少东西
哈哈
结果感觉能在改善下

回去找了找在Passive circuit DG-Filters中放置滤波器模型，在DesignGuide>Passive Circuit中选Microstrip Control Window就可以设计了，与一般的LC滤波器设计一样。

哈哈，挺好的。学习了不少东西啊。。

那个。耦合线好象改用MCFIL (Microstrip Coupled-Line Filter Section) 吧?

对初学ADS的人说，模仿无疑是开始的第一步！谢谢小编啊：）
我有一个问题，帖子中所说的那些计算工具我的为什么都不能用呢?
DESIGNER GUIDE 下面我的只有一个PERFERENCE.......

可能是你只是典型安装，没有完全安装吧

这个很好，如果小编有时间也做个LNA那就爽了

学习了！多谢小编！

hao dong dong a

正在设计带通的，正好学习了

漫漫来吧，谢谢小编分享经验！

不错，挺清楚，小编这种共享的精神值得大家敬佩，辛苦了！
本文来自:微波仿真论坛〓http://bbs.rfeda.cn

能看看你的GOAL就更好了。不知道你的目标值怎么设置的?

很清晰


有没有版图仿真

有没有做出实际的东西并测试?

非常不错，我刚好正在做这个！
请教下小编：
Ze,Z0这两个可以直接算出来，Zo这个特性阻抗是不就是K啊?
还有就是下面那个参数：C_DB这个是什么参数呢，该怎么来设置呢?这个我问导师，他有不清楚 ，，
正在做毕设，急需求出WSL几个参数，请大虾门帮帮忙啊

请问用这个向导设计时，后面的优化方法怎么改啊?每次改了之后返回又变成原先那个方法了。
