请大家帮我分析下这个振荡器中两个BC857的作用
05-08

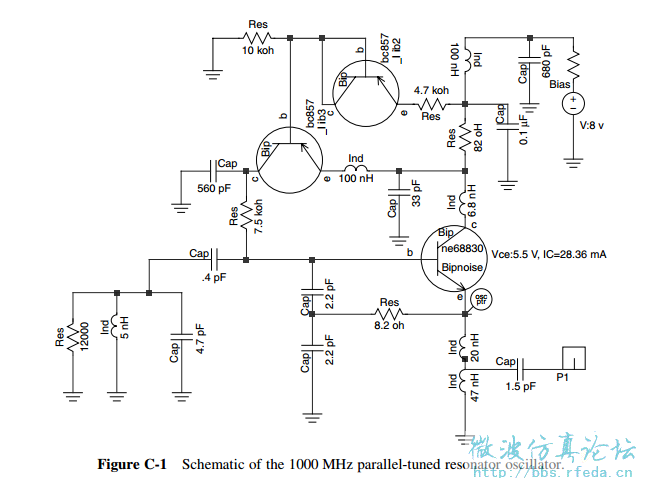

图片取自THE DESIGN OF MODERN MICROWAVE OSCILLATORS FOR WIRELESS APPLICATIONS的附录3
这是恒流偏置电路-Active Bias。 BC857可以使用2N3906取而代之，而l_ib2可以用1N4148取代(定电流方向用)。或者也可称之为(温补型偏置电路)，** BJT是电流致动元件
非常感谢！我按照您的思路去分析分析
