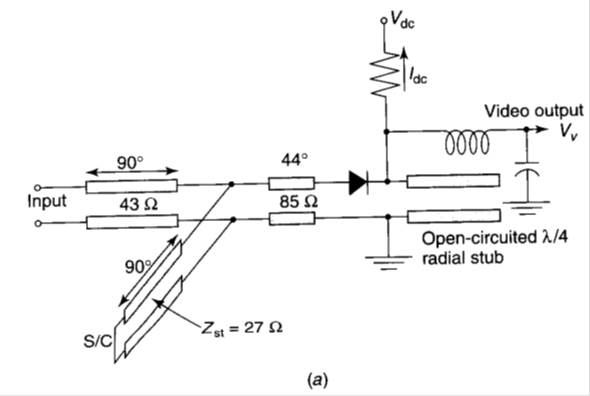

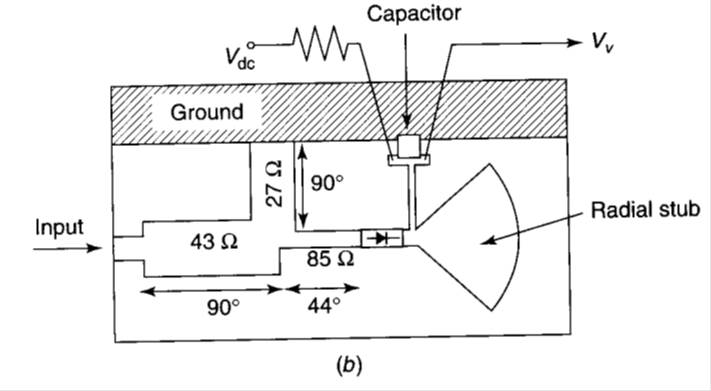

如图所示，是一个二极管检波器，第一个是原理图，第二个是版图，第二个用四分之波长扇形短截线代替了第一个的短截线，我的问题是：
（1）这个扇形短截线的目的是什么?（直流偏置 or 增大带宽 或者其他，非常困惑）
（2）扇形线的参数有什么要求?
（在线等，挺急的哈哈哈，谢谢各位了）
（1）取其趋近电容特性（去除电感效应）、说它是滤波或是整形...可也！
（2）锐角区越少越好、输入端口的尖端部位越细"电容性"越显著。
扇形短截线是等效成四分之一介质波长终端开路的短截线
请问小编这篇文章名字是什么?最近也要做检波器
这是书上的图 书名叫微波固态电路设计
谢谢小编
