拜托大家过来帮忙看下电路吧
05-08

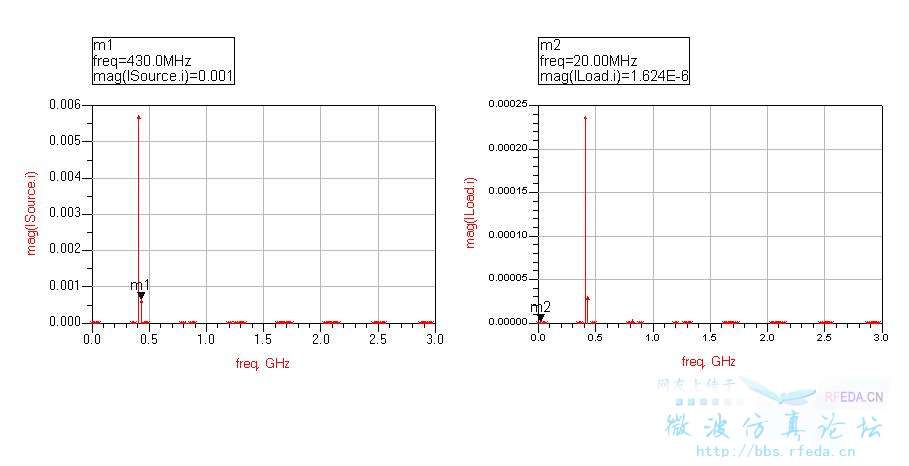

这是个单端有源混频器电路,尚未进行输入输出匹配。我是根据一个现成的文档搭建电路图的,运行结果见图2。分别是源端和负载端电流的幅度谱,混频后理论上中频输出IF=20MHz,不过我看到负载端20MHz处的电流幅度谱与源端相差很多,难道这就是变频损耗引起的?还是混频器本身有问题,根本没有实现混频功能?
另外我看到课本上都是将本振输入与射频输入一起直接接到BJT的基极,而这个电路却是接在发射极,我也试着接到基极,但是就没有20MHz中频输出了(结果见图3),不知道什么原因?请问我的电路搭建的有问题吗?
另外我看到课本上都是将本振输入与射频输入一起直接接到BJT的基极,而这个电路却是接在发射极,我也试着接到基极,但是就没有20MHz中频输出了(结果见图3),不知道什么原因?请问我的电路搭建的有问题吗?
去掉电容C1
来学习学习!
恩,去掉C1的话输出中频损耗确实小了很多(见下图),本来想通过C1来使输出端对高频短路的,如此看来反起了副作用。我还想问下上面的电路原理图是不是就应该将本振输入端接到发射极端啊,而不是与射频输入端一起接到基极端?另外这个混频器算不算是起到了混频的作用呢?
顶起,拜托各位了
请高手解答
失配!接到哪个极都行。你这两个电路变频损耗之所以这么大,就是由于严重失配而引起的!
谢谢,谢谢 原来是失配引起的。
