ADS中有关PLL相噪仿真时器件相噪参数是如何的设置？
05-08
本人在查看ADS的例子时，发现附图中的不明白的设置：
为何REFdiv中F1与F2的频率值都为10Hz，而L1与L2分别为-130，-1000
Ref的F3，F4也置为10Hz，而L3，L4分别为-60，-1000?
不明白，还请知道的解释一下，谢谢
为何REFdiv中F1与F2的频率值都为10Hz，而L1与L2分别为-130，-1000
Ref的F3，F4也置为10Hz，而L3，L4分别为-60，-1000?
不明白，还请知道的解释一下，谢谢

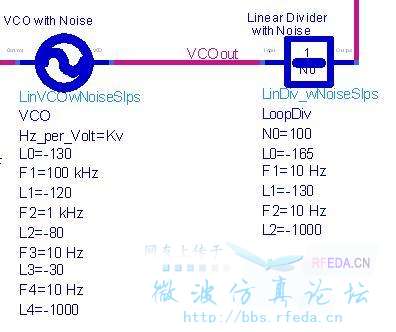

VCO以及分频器相噪的设置也存在同样的现象。见附图
自己顶一下，看看有没有人看到后能热情解释一下
我来顶一下！
同感，顶一下！
我也想知道答案
确实不解，帮顶。
