问各位一个关于ADS中传输线的建模

电路模型如附件里所示，电路由三段传输线和一个50Ohm的电阻组成。想在ADS中建模，仿真该电路的S11。
请问各位，如何建模该电路?具体元器件的选择是怎样的?
如果可能的话，请上传ADS模型文件。谢谢。

在原理图里面找微带线按照这个搭起来就可以了，图上的东西都很容易找，短路线，电阻，传输线

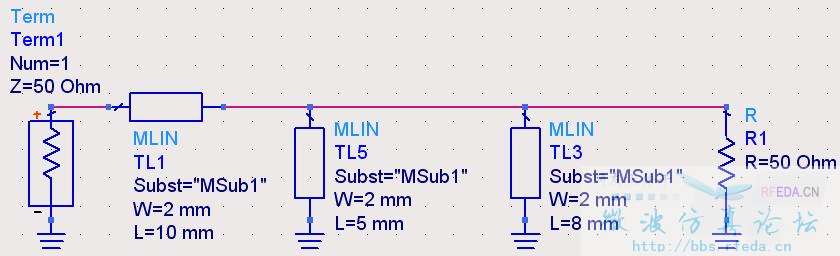

请问论坛小编，如下的ADS建模是否是正确的?如不正确，请小编给在下传一个模型可否?衷心感谢。

应该差不多吧，这样有问题么、?

应该不对吧，5cm,8cm不是并联的关系阿

哦，中间有一个是串连的线，看错了

那只是一个示意图，并不能说是建的模型！

请问各位，如何将我所画的示意图转换为ADS中的建模?这个示意图的ADS的建模究竟是怎么样的?急啊，请各位赐教。
究竟如何将5mm和8mm的传输线构造成并联的呢?

你给的图，资料不是很全，既然有物理长度，得应该有板材，及板子相应的厚度和电阶长数，没有这个，建了也是不准确的，且不能仿真的啊！再有就是你需要建的是示意图的模型还是版图的模型?

板子是普通的PCB板，厚度1.6mm，介电常数4.4
我需要的是，如何将示意图转换到ADS中建模?也就是说，ADS中的一个怎样的模型能表达出示意图所反映出的信息?

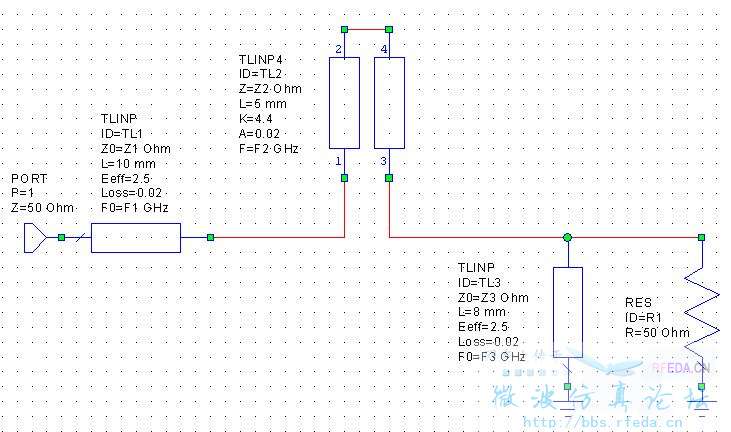

用MWO建模如下，个人觉得应该是对的了，看看各位的意见

问一下，MWO
是什么啊?
还有ADS里面有直接的短路线的模型吗?

MWO我只有02版的，不怎么会用，不做评论，呵呵

Microwave Office(MWO)软件也可以进行微波无缘、有缘电路的设计、仿真。当然，从专业性来说，个人觉得，MWO比不上ADS。
就这个模型来说，MWO建模似乎要简单点，可能是对ADS不熟，还在学习中，呵呵。

软件不用学太多，学精一个就可以了

我觉得那个串联短截线还是有问题，不应该用耦合线表示

图中表示的串联短截线用的模型不是耦合线，耦合线在MWO不是这个模型。
在MWO中也可以用一段四端口的同轴线来建模这个串联短截线。
仿真出来的S11比较接近我想要的，但是还是有点问题，在研究中，呵呵

那个不是耦合线是什么线，串连短截线想了半天也没想出来，并联的好说
