请教ATF54143 怎样直接在原理图中转化为layout版图
05-08

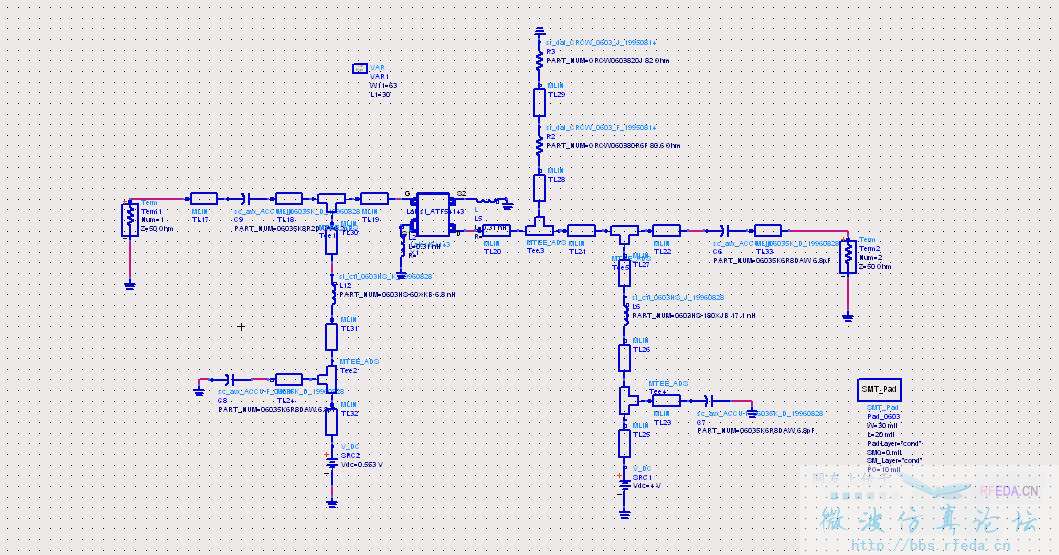

请教大家，我用54143做LNA模块的仿真设计，原理图仿真仿真完之后想直接生成layout 的版图，但是发现54143的封装管子却不能实现。请问怎么解决?
有源器件不能在layout里进行仿真，你可以把无源部分转到layout里进行仿真后然后再把它转到原理图里 带入atf54143在进行仿真就可以了。
你在定义四端口器件的时候可以先选择好封装，LAYOUT的时候就能生成器件的板图了．
