原理图绘制中遇到的几个小问题
05-08
在绘制Wilkinson功分器时，薄片电阻TFR的长度应该如何选取啊?还有就是T型结MTEE的长度默认的是多少啊?

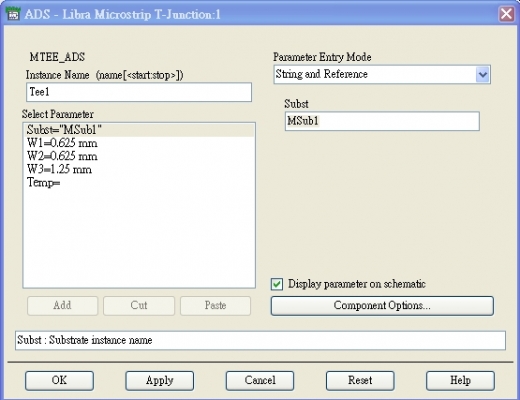

T型结MTEE的长度默认是 : 見圖 (可以自行更改)
薄片电阻TFR的长度应该如何选取啊? 見圖 (善用 ADS Help)
图中显示的是T型结的默认宽度，而不是默认长度啊?
还有就是图中没有显示如何选取薄片电阻TFR的长度啊?
如果不知道这些，如何进行优化呢?
刚刚接触这个软件，所以会有很多不解，还请指点！
1-.默认长度 ? 如果你以 W1, W2為目標, W3就是你的默认长度！ (MTEE是定義三端口的寬度, 長度是在MLIN...等,裡面的 L=? 參數來設定)
2-.TFR的长度? 選取? 不懂 ：18de
