如何版图捣成原理图
05-08

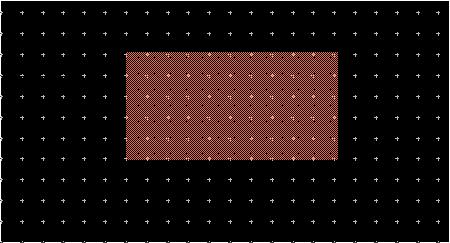

如何江版图画的实体 矩形 导成微带线结构 生成原理图呢

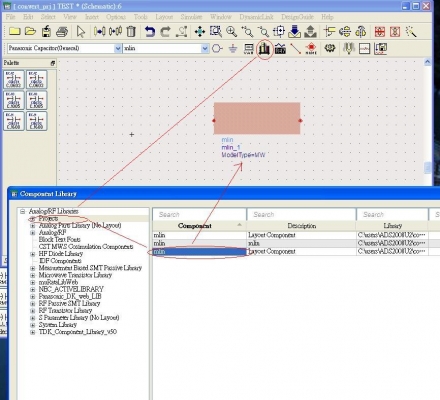

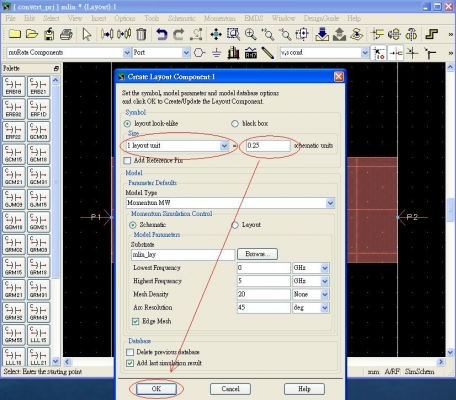

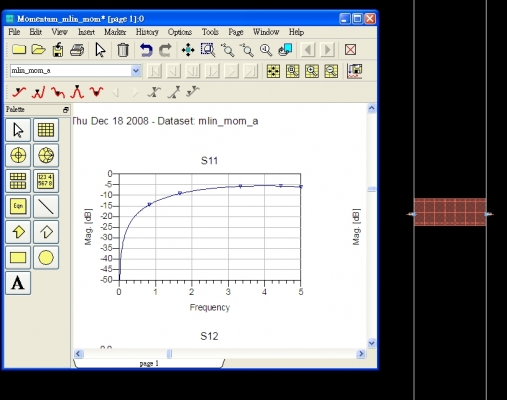

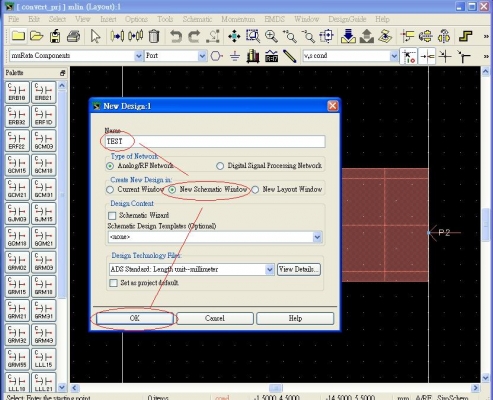

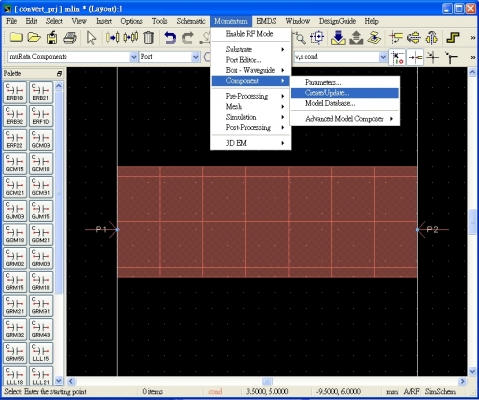

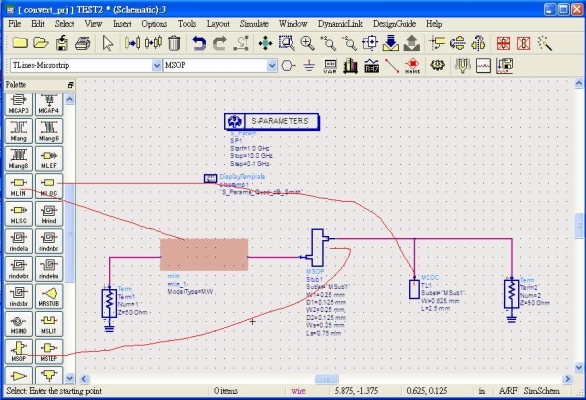

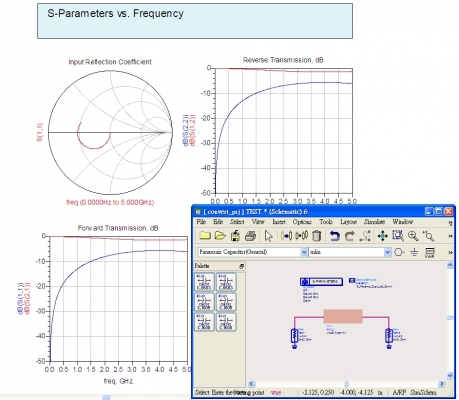

按圖施工 (注意ADS版本不同, 項目位置與型態會有所不同,但是功能一樣)
1
2
3
4
6
5
组图打开中，请稍候..
谢谢诶 哈哈 又学到一招 要是我只是想要 原理图的微带线呢?
不做协同方针 如何操作呢
不懂 ！
倒是因為我在版圖轉sch的過程中,將momentum命名為 "MLIN", 導致我去點sch的MLIN icon時,竟代出版圖的MLIN！
是意外收穫嗎?：9de
不错不错谢谢牛人们！:thumb
呵呵．．．．．是意外收获呀！软件的ＢＵＧ．
