R&S矢量网络分析仪-- R&S® ZVB

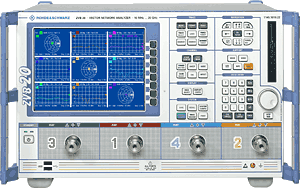

矢量网络分析仪R&S® ZVB

频率范围可达：

R&S® ZVB4：4 GHz

R&S® ZVB8：8 GHz

带有2 或4 个测量端口

产品简介

频谱和网络分析

R&S® ZVB 系列网络分析仪拥有一种创新的反射计概念，从而设立了新的标准。每一个测试端口都配备有一个单独的信号源、测量通道和基准通道。这种独立的反射计概念允许并行测量，这是在测量任务日趋复杂的情况下获得较高性能的一项前提条件。基于这一概念，R&S® ZVB 尤其能够进行极快的多端口测量，例如：在平衡SAW滤波器、复式滤波器或天线交换模块上。

R&S® ZVB 将出色的性能与轻便性和紧凑设计融为一起。其智能化和用户友好的功能提供了最大的操作便捷性。例如，该设备允许在多端口和平衡测量中轻易处理大批测试数量，而且还提供了优化生产顺序的许多方法－这是一种能够满足最苛刻要求的智能解决方案。

主要特性

◆ 多端口测量

◆ 平衡测量，混合型S 参数

◆ 每一个测试端口单独的信号源

◆ 并行测量

◆ 校准技术：

- TOSM，TRL/LRL，TOM，

TRM，TNA

- 多端口校准技术

- 适应各种型号的标准

◆ 极快的测量时间，可同时传输数据

◆ 动态范围>123 dB

◆ IF 带宽：1 Hz-500 kHz

◆ 电平扫描范围：50 dB

◆ 高达20001 点/ 每个轨迹

◆ 无限的独立信道和轨迹

◆ 并行加载设置（预加载，设置交换）

◆ 通过前面板按键或鼠标和键盘进行操作

◆ 在线帮助

◆ 测量向导

◆ 优化生产顺序

特点

R&S® ZVB 中实施的创新概念在测量速度、可利用的配置选项和系统特点等方面极大地提高了该分析仪的性能。这种测试设备由独立的反射计组成，每一个均配备有单独的信号源、测量通道和基准通道，以用于各测试端口。共用的参考频率频率标准可以确保测量的高精确度和频的高选择性。在测试设备中无需正向/ 逆向切换测量路由的电子开关。因此，在分析仪测试端口之间不会发生不对称现象，而这种情况在开关层叠时有可能发生。这意味着四个测试端口的每一个均能提供高达+13 dBm 的最大输出功率，而无论其测量方向如何。R&S® ZVB 的规定动态范围>123 dB，因而具有极快的测量时间- 甚至针对需要极宽动态范围的应用。反射计独立的设备概念还允许以最大速度并行测量。该分析仪拥有2或4 个内部信号源，能够同时并且单独在被测设备的不同端口进行测4量。
