应用HFSS设计小型化Vivaldi天线

图5 使用微扰功能调节驻波

图6 微扰结果和仿真结果比较

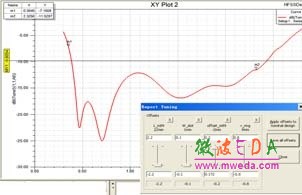

图7 经几次微扰调节后的 S11 参 数

图8 调整好的天线 VSWR

    3 实验结果

    通过仿真得到频带内若干个频点的方向图，以及增益曲线随频率的变化特性（图 9）。 从图 9a）、b）中可以看到天线的辐射类似于偶极子辐射方式，可见是天线的金属部分在辐射，但频率升高时缝隙的辐射是主要的。

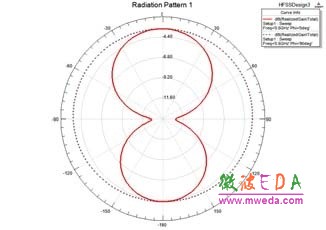

a）0.5GHz         b）1GHz

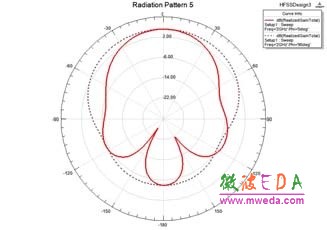

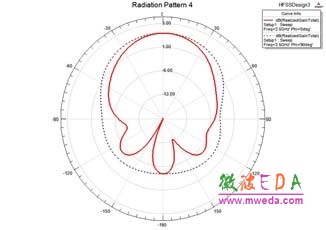

 c）1.5GHz           d）2GHz

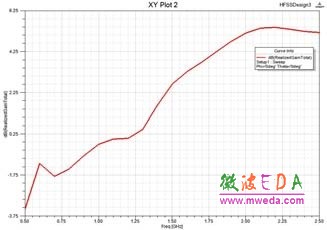

 e）2.5GHz                   f）天线增益随频率的变化

 图9  天线增益

    4 结论

    本文提出了一种Vivaldi 天线的小型化方法，并采用HFSS 对天线进行仿真。该天线的VSWR 小于2 的带宽为 0.38GHz～2.7GHz，具有中等增益，可以广泛应用在接收天线中。

[参考文献]

[1] 张峰等，一种工作于0.5～2GHz 的小型化Vivaldi 天线。微波学报。2010.12
