14.7 HFSS SAR计算实例之分配辐射边界条件

文章来源: 本站原创    录入: mweda.com    点击数:

    在相对坐标系 RelativeCS1下,创建一个顶点坐标为(155,155,90),长、宽、高为310mm、310mm、300mm 的长方体模型,模型的材料属性为真空(vacuum),设置模型表面为辐射边界条件。

    1.设置RelativeCS1为当前工作坐标系

    展开操作历史树下的 Coordinate Systems 节点,单击选中Coordinate Systems 节点下的RelativeCS1 项,设置相对坐标系 RelativeCS1 为当前工作坐标系。

    2.设置建模时的默认材料为真空

    单击工具栏默认材料设置按钮,在其下拉列表中选择 vacuum,设置建模时的默认材料为 真空,如图 14.28 所示。


图 14.28 设置建模时的默认材料

    3.创建长方体模型

    (1)从主菜单栏选择【Draw】→【Box】命令,或者单击工具栏的按钮,进入创建长方体模型的状态。在三维模型窗口的坐标原点位置单击鼠标左键,确定模型的第一个点;然后在xy 面移动鼠标光标,在绘制出一个矩形后,单击鼠标左键确定第二个点;最后沿着z 轴方向移动鼠标光标,在绘制出一个长方体后单击鼠标左键确定第三个点。此时,弹出长方体属性对话框。

    (2)在对话框的Command 选项卡界面,Position 项输入顶点坐标(155,155,90),XSize、YSize 和ZXize 项分别输入长方体的长、宽和高:310、310 和300;在对话框的Attribute 选项卡界面,Name 项输入长方体的名称 AirBox,确认 Material 项对应的材料为vacuum,设置 Transparent 项对应的模型透明度为0.8;然后单击对话框的按钮,完成设置,退出属性对话框。

    4.分配辐射边界条件

    (1)选中长方体模型 AirBox。

    (2)在三维模型窗口的任意位置单击鼠标右键,从弹出菜单中选择【 Assign Boundary】 →【Radiation】命令,打开如图14.29 所示的Radiation Boundary 对话框,直接单击对话框的按钮,设置长方体AirBox 的所有表面为辐射边界条件。创建好的完整模型的侧面图如图 14.30 所示。

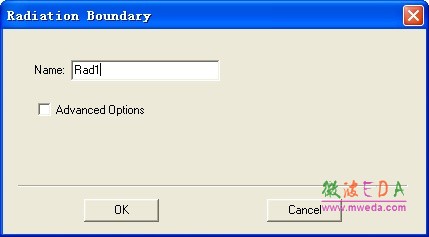

图 14.29 Radiation Boundary 对话框


图 14.30 完整模型的侧视图
