14.6 创建SAR 的计算线

文章来源: 本站原创    录入: mweda.com    点击数:

    沿着z 轴创建一条穿过BrainFluid 模型的直线段,用于计算脑组织液在该直线段位置的SAR。在全局坐标系下,直线段的起始点坐标为(0,0,5),终止点坐标为(0,0,134)。

    (1)展开操作历史树下的 Coordinate Systems 节点,单击选中 Coordinate Systems 节点下 的 Global 项,设置当前工作坐标系为全局坐标系。

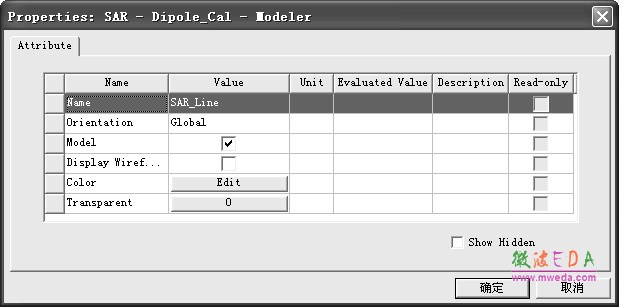

    (2)从主菜单栏选择【Draw】→【Line】命令,或者单击工具栏按钮,进入创建直线段模型的状态。在状态栏 X、Y、Z 项对应的文本框中输入起始点坐标 0、0、5, 单击回车键确认;然后在状态栏 X、Y、Z 项对应的文本框中再次输入终止点坐标 0、0、134,并单击回车键确认;最后,再次单击回车键完成直线段的创建。此时,弹出如图14.27 所示的属性对话框,把对话框中Name 项名称改为SAR_Line,单击按钮结束。


图 14.27 直线段模型属性对话框
