7.8.3 HFSS 优化设计举例

    单击工具栏的按钮，检查设计的完整性以及设计中是否存在错误，如果设计完整且正确，即可运行优化分析。

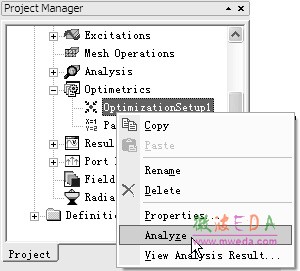

    展开工程树下的 Optimetrics 节点，右键单击 Optimetrics 节点下的 OptimizationSetup1 项， 在弹出菜单中选择【Analyze】命令（如图 7.29 所示），开始运行优化分析。

图 7.29 运行优化分析操作

    4．查看优化结果

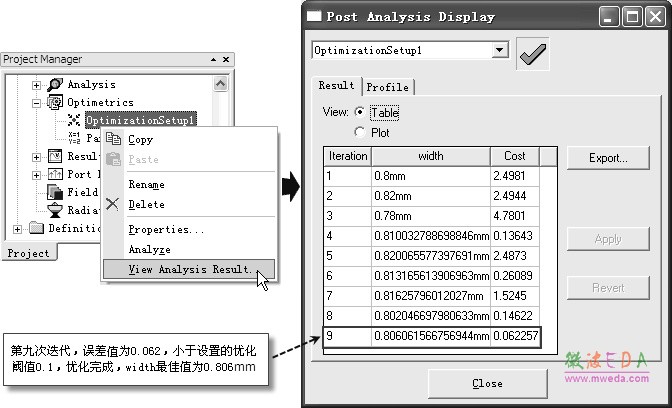

    优化分析过程中，可以右键单击工程树 Optimetrics 节点下的 OptimizationSetup1 项，在 弹出菜单中选择【View Analysis Results】命令，打开 Post Analysis Display 对话框，选中对话框中的 Table 单选按钮，查看每次优化迭代的结果，如图7.30 所示。本例中，完成第九次优化迭代后，目标函数的误差值为 0.062257，小于设置的优化阈值 0.1，达到优化目标，优化完成。此时，优化变量 width 的值约为 0.806 mm，此值即为优化结果。优化完成后，设计中变量 width 的值也会自动更新为优化结果值 0.806 mm。

图 7.30 查看优化迭代结果

    5．验证优化结果

    由上面的优化分析结果可知，当 width = 0.806 mm 时，微带线的特征阻抗为50欧姆。这里把变量 width 的值设置为 0.806 mm，然后运行仿真分析来验证优化结果的正确性。

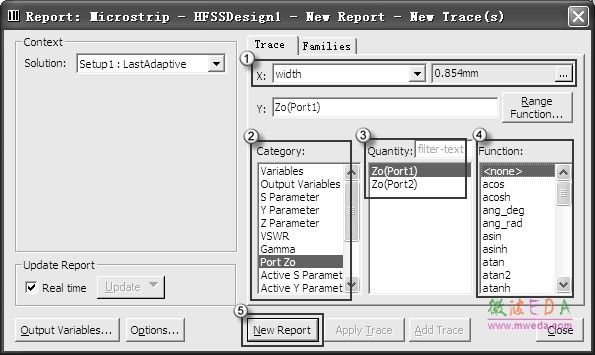

    从主菜单栏选择【HFSS】→【Design Properties】命令，打开设计属性对话框，设置变量width 的值为 0.806 mm。然后，右键单击工程树 Analysis 节点下的 Setup1 项，从弹出菜单中选择【Analyze】命令，运行仿真分析。 分析完成后，右键单击工程树 Results 节点，在弹出的菜单中选择【Create Modal Solution Data Report】→【Data Table】，打开如图 7.31 所示的结果报告设置对话框。

图 7.31  结果报告设置对话框

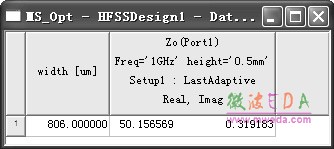

    在该对话框中，①处的 X 项选择变量 width，然后单击其右侧的按钮，在弹出列表中选择 0.806 mm，之后关闭该列表；②处的 Category 列选择 Port Zo；③处的 Quantity 列选择 Zo(Port1)；④处的 Function 列选择 none；在⑤处单击按钮，即可新建一个结果报告窗口。单击按钮关闭“结果报告设置”对话框，新建的分析结果报告窗口如图 7.32 所示。由结果报告可知，width = 0.806 mm，height = 0.5 mm 时微带线特征阻抗值约为（50.15+j0.32）欧姆。

图 7.32 width = 0.806 mm, height = 0.5 mm 时的微带线特征阻抗值

    注： 微带线的特征阻抗的电抗分量值很小，所以本例在构造目标函数时，没有考虑电抗部分的影响。

    6．保存设计

    优化设计完成后，单击工具栏的按钮，保存设计；然后选择主菜单【File】→【Close】 命令，关闭当前工程设计。
