HFSS天线设计培训

HFSS阵列天线仿真设计实例
中文视频培训教程
高清视频,专家授课,直观易学
详细讲解了HFSS仿真分析阵列天线的3种分析方法
并实例演示使用HFSS仿真设计微带阵列天线的全过程...

  个人专业版 U盾版 企业版
价格 352元 698元 926元

内容介绍    课程试看    版本说明   淘宝购买


 内容介绍

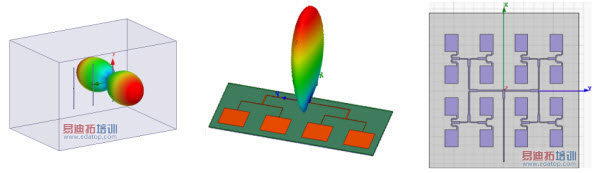

  HFSS微带天线阵列设计

        HFSS软件内置了多种分析方法用于分析阵列天线,用户在使用HFSS分析阵列天线时,设计时可以只创建和分析一个阵元模型,然后在后处理时使用Ragular Array设置对对话框来构造和分析均匀直线天线阵或者均匀平面天线阵,也可以使用文本文件来构造和分析任意结构的天线阵列,或者直接在HFSS设计建模时创建好所有阵元模型,接着通过Edit Sources对话框来设置各个阵元激励信号的幅度和相位。
        该门课程就以阵列天线的设计实例来详细讲解和实际操作演示使用HFSS仿真分析阵列天线的分析方法,设计流程和具体操作。包括HFSS仿真分析天线阵列的三种分析方法的具体操作,天线阵阵元的HFSS设计,天线阵馈电网络的设计,以及完整的天线阵的设计和仿真分析。
        课程全长约6小时,共分9个部分内容,全程中文讲解实例操作,课程内容安排如下:
        1. 课程内容介绍
        2. 阵列天线基础和方向图分析
        以简单的均匀直线阵为例讲解阵列天线的基础知识和阵列天线的方向图乘积定理
        3. HFSS仿真分析天线阵的分析方法和设计流程
        4. 阵元的HFSS仿真分析设计实例
        实例讲解和操作演示使用HFSS仿真分析半波偶极子天线阵的偶极子阵元的全过程
        5. HFSS天线阵仿真分析方法一
        实例讲解使用HFSS仿真分析阵列天线的第一种方法的具体操作,即设计时只创建和分析一个阵元模型,然后在数据后处理中借助于Ragular Array设置对对话框来构造和分析给出天线阵的辐射特性
        6. HFSS天线阵仿真分析方法二
        实例讲解使用HFSS仿真分析阵列天线的第二种方法的具体操作,第二种方法在设计时也是只需创建和分析一个阵元模型,然后在数据后处理中借助于文本文件来构造天线阵列并分析给出天线阵的辐射特性
        7. HFSS天线阵仿真分析方法三
        实例讲解使用HFSS仿真分析阵列天线的第三种方法的具体操作,即在HFSS设计建模时创建好所有阵元模型,接着通过Edit Sources对话框来设置各个阵元激励信号的幅度和相位,并在数据后处理中分析给出天线阵的辐射特性
        8. HFSS仿真分析阵列天线的三种分析方法的对比总结
对比总结HFSS仿真分析阵列天线的三种分析方法的优缺点和各自的适用范围
        9. 微带天线阵的仿真分析实例
        实例讲解使用HFSS仿真分析和设计一个微带阵列天线的全过程,包括微带天线阵阵元的设计和仿真分析,馈电网络的设计分析以及包含馈电网络和所有阵元的整个微带阵列天线的仿真分析。


 主讲人介绍
         李明洋,微波射频领域资深专家,就职于知名通信公司,先后从事过雷达天线/天馈系统设计、移动通信终端射频电路研发和信号完整性分析等方面的工作,有着多年HFSS、ADS、CST等微波设计软件使用经验。著有《HFSS电磁仿真设计应用详解》(人民邮电出版社出版)、《HFSS天线设计》(电子工业出版社出版)等多本专业图书,主讲有《两周学会HFSS》、《HFSS天线设计入门》、《HFSS微波器件仿真设计实例》、《两周学会ADS2011、ADS2012》等多门中文视频培训教程。



 课程试看片段
       注:为了减少视频占用空间,在线试看片段作了压缩处理,课程的实际效果比此处的在线演示片断更加清晰。如要观看更清晰的演示片段,您可以下载视频到本机播放【点击下载高清片段】。
