CST天线阵设计模块详解

文章来源: 本站原创    录入: mweda.com

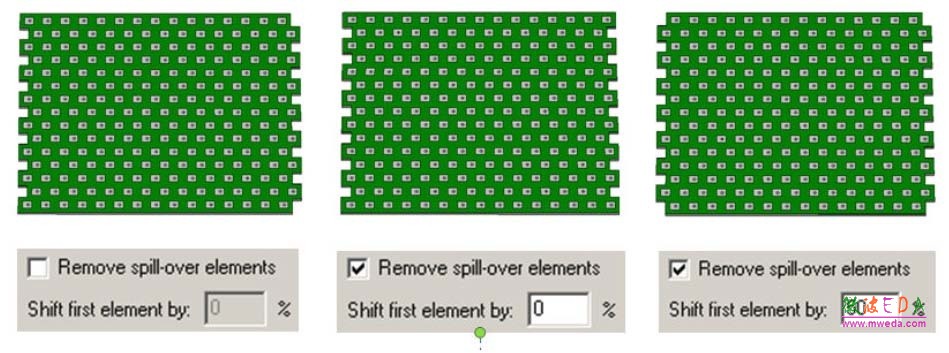

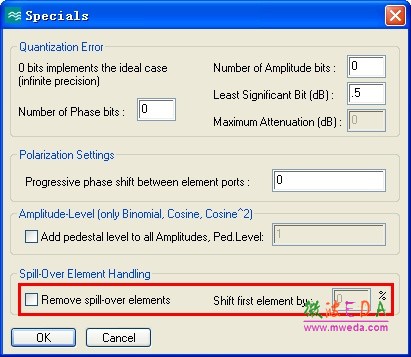

    Special中的设置：溢出阵元处理

    移除溢出的单元，并可以设置第一个阵元的偏置位置。当Grid Angle=90度时，无此选项。

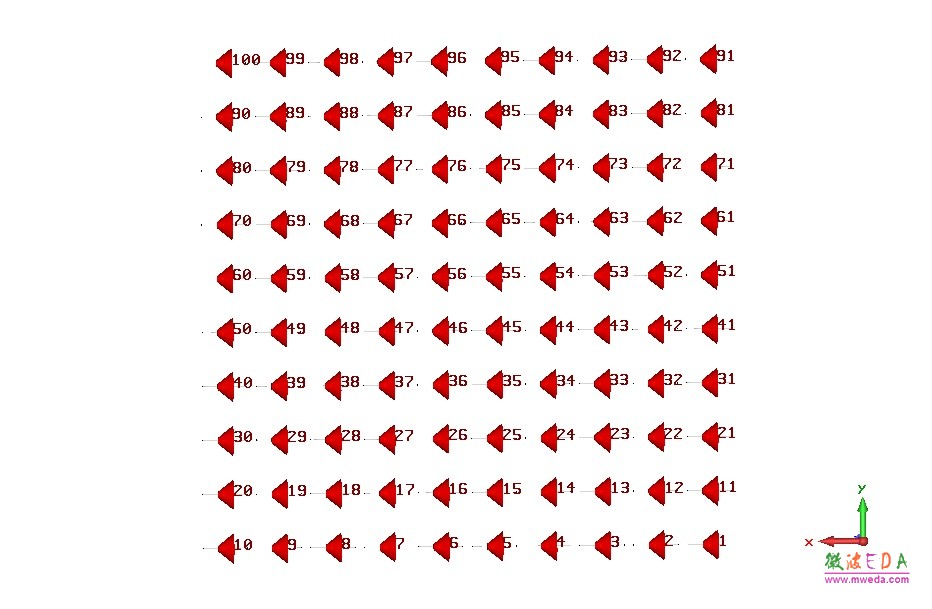

    不论是自动生成的阵列，还是使用宏分配阵列端口的幅值 和相位，均需按照下图所示的方式对端口进行排列：

    案例展示

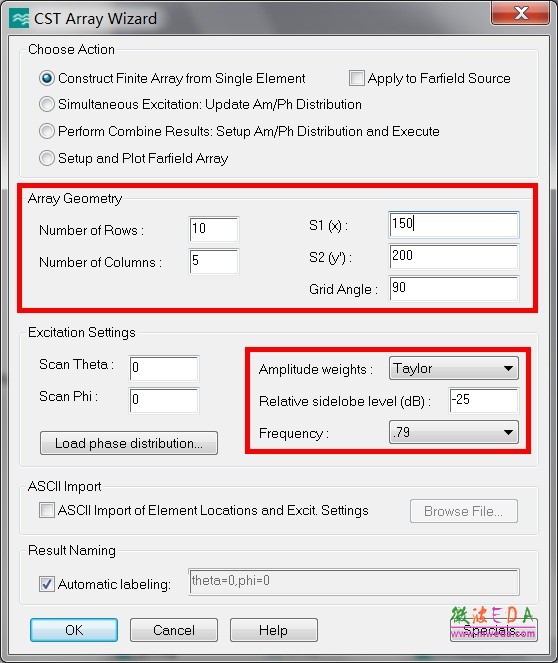

    以一个偶极子天线为例，从单元创建整个天线阵。点击菜单Marcos->Wizard->Array Wizard并进行如下设置：

     • 10×5的阵列，阵元间距150mm x 200mm

     • 波束偏角为0度，双向幅度加权为泰勒分布，副瓣电平-25dB，频率为0.79GHz

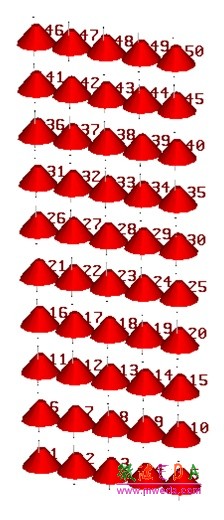

    得到天线阵模型如下：
