CST天线阵设计模块详解

    当仿真大型阵列天线(如30*50阵元)时，创建模型并对每一个端口赋予指定的幅值和相位，将会是非常繁琐的工作， 针对此种情况，CST 微波工作室（CST MWS）中加入了Array Wizard宏命令，可以方便快速的建立天线阵，并预设所有端口的幅值及相位：

    在这里，我们一方面会遍历Array Wizard 宏的所有设置，对其功能进行说明； 另一方面会通过实际案例进一步说明Array Wizard 的具体用法。

    Array Wizard 功能简介

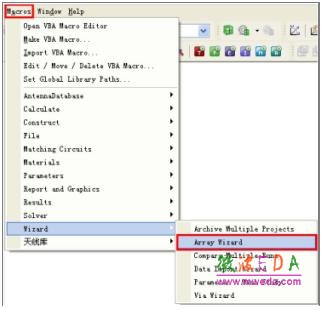

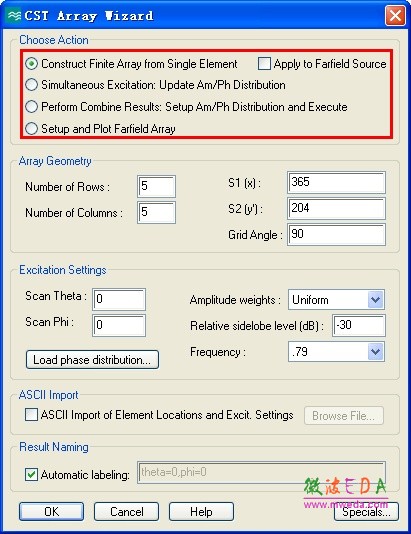

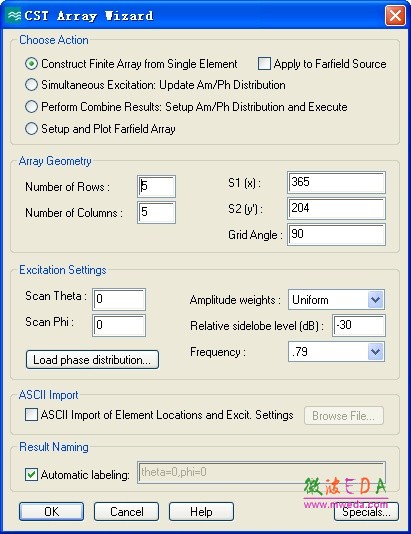

    选择宏功能的类型：

    Construct Finite Array from Single Element 从单元创建整个阵列 

    Simultaneous Excitation：Update Am / Ph Distribution 对已有阵列的所有端口赋幅度和相位值 

    Perform Combine Results：Setup Am / Ph Distribution and Excitation 分配端口幅度和相位 

    Setup and Plot Farfield Array 设置并画出远场阵列 

    勾选Apply to Farfield Source选项，可以将 远场源作为一个阵元进行组阵操作。
