在CST微波工作室中网格剖分设置详解

    首先搭建相应的模型，并设置频率范围。CST 自带的网格生成器以最大频率为参考进行网格剖分，这里我们将Fmax 设置为3GHz。

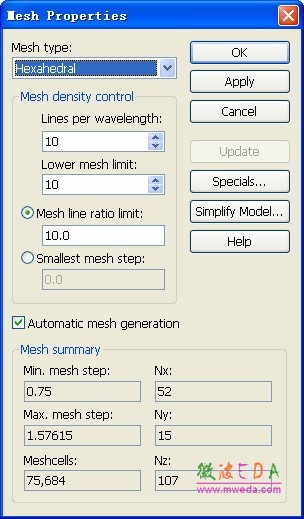

    通过 Mesh Global Mesh Properties…打开全局网格属性对话框。

    Mesh type：网格类型，对于时域仿真，使用六面体网格 Hexahedral。

    Lines per wavelength：每波长至少10个网格点，波长由最大频率Fmax决定，主要应用于电尺寸大于1时的仿 真模型。该项数值越大网格越密。

    Lower mesh limit：表示模型最短对角线上的最少网格数，主要在仿真模型为电尺寸小于1时起作用。该项数值越大网格越密。

    Mesh line ratio limit：模型最大网格与最小网格之比，主要用来限制最小网格步长。

    Smallest mesh step：强制限制最小网格步长。

    Min. mesh step：最小网格步长d，该值越小，仿真时间t 越长，d 与t 满足良好的线性关系t~1/d。

    Max. mesh step：最大网格步长。

    Meshcells：总网格数。

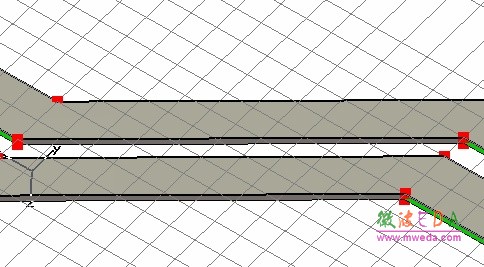

    选择Mesh Mesh View进入网格视图查看 CST 剖分后的网格模型，查看模型中是否存在短路现象。

    若通过观察，没有发现网格划分所导致短路的话，即可启动仿真。

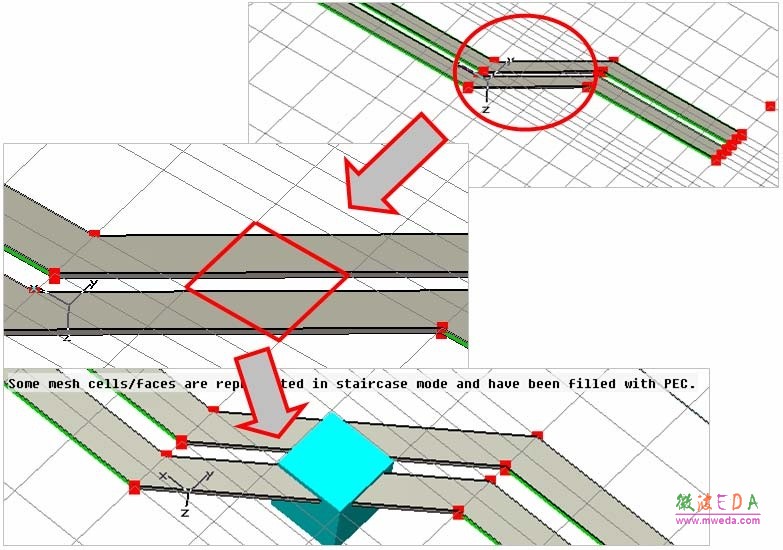

    若一个网格中含有5 layers(Air / PEC / Air / PEC / Air) ，则该网格将完全被PEC填充，并导致短路。此时就可增大全局网格属性对话框中的Lines per wavelength 或是Lower mesh limit 来加密网格或是设置局部加密

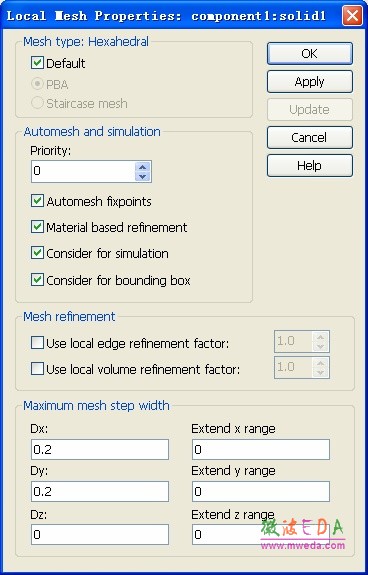

    如果全局网格不能完成去除短路的话，则可以通过网格的局部加密来进行设置。选中该物体，右键Local Mesh Properties...打开局部加密对话框。

   如此加密即可避免短路，从而顺利进行仿真。以上这种短路现象是由于网格无法分辨精细结构所造成的。我们 通常将此称为CC短路现象（Critical cell）。
