天线建模设计系统 (AMDS) - 一种用于天线及天线系统的 3D 设计与建模专用工具。

AMDS 是唯一能够解决由于消费者审美及功能需求需要更换无线设备问题的 3D 电磁天线设计工具。使用坚定不移的创新技术，在周围的真实环境中高效地引入、网格化及模拟整套无线设备。         使用这套系统，无需进行昂贵的物理测试，您就可以通过关于空中传播性能 (Over-The-Air-performance)、SAR（特定吸收率）及 HAC（助听器兼容性）的法规及运营商兼容要求。

典型应用 - 无线设备

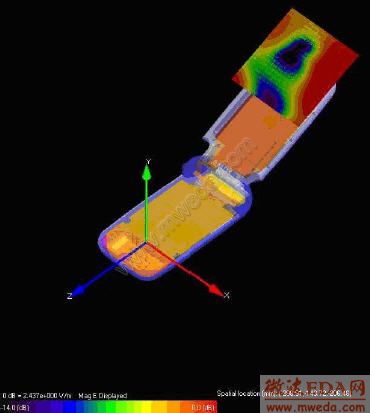

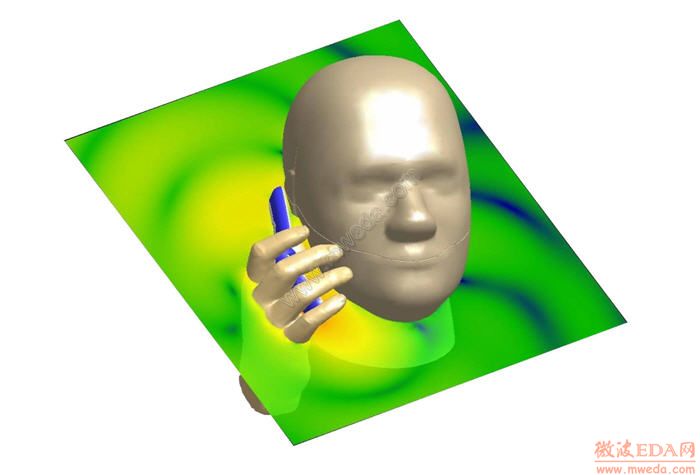

底板上的等角 GSM 及蓝牙天线（右下图）。完整的无线设备（左下图）。模拟手和头与天线性能之间的相互影响效果（左上图及右上图）。		消费者不断用体积更小、外观更时尚、功能更多、电池寿命更长的新设备代替旧设备，这便促使制造商要发展壮大。制造商通过外包和模块化设计来争取以较低的价格提供较好的功能。然而，这种商业模型也促进了研发能力，以便确保设备质量和性能的一致良好。 无线设备设计现在正面临着需要克服将多波段天线容纳在时尚娇小外壳中的挑战，才能吸引消费者，而且同时还必须要遵守相关法规、运营商及最终用户对辐射安全性及性能品质的要求。
AMDS 是一种独有的 3D 电磁天线设计工具，专门为帮助业内的天线及产品设计人员克服这些挑战而开发。与同类竞争产品相比，它减少了 70% 后续的建模及模拟设置工作，让模拟成为天线设计人员显而易见的选择。它在周围真实环境中高效地引入、网格化及模拟整套无线设备，以便分析 SAR（特定吸收率）、HAC（助听器兼容性）及 MIMO（多输入多输出）天线多样性等设备标准。它使您摆脱缓慢昂贵的物理测试，转而还可以缩短设计周期时间和降低风险。 AMDS 3D 电磁功能组包括： 高效地导入产品设计人员的 CAD 数据，同时降低或减少电磁设计的迭代； 验证天线设备是否符合 SAR、HAC、空中传播性能及 MIMO 等相关法律及运营标准； 通过分析整套物理无线设备的天线放置及多样性，优化 MIMO 性能；以及 通过模拟设备与人体之间的真实互动，优化设备性能。 使用 AMDS，您可以在人头及手的真实远近效果下模拟天线结构及其在设备中的放置，以便确定失谐及灵敏度等参数。这样就可以转化为，既满足相关法规又满足最终用户的性能需求，而不至于陷入延误投放市场时间的原型测试的瓶颈。

产品详情　

AMDS 是一种基于时域有限差分 (FDTD) 方法的全波三维电磁解算器

FDTD 技术针对 3D 电磁问题提供了一种全波解决方案，来处理具有高度复杂性、任意形状的 3D 金属和电介质。　

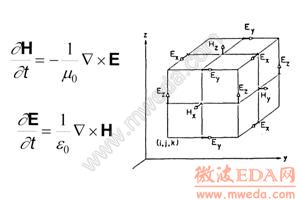

Maxwell 方程组及典型离散FDTD 实现

其内在的简单性及方程组具有下列优势：

• 优于 FEM（有限元方法）或 MoM（矩量法）技术的计算效率。
• 在简单模拟过程中快速进行带宽分析。
• 通过硬件图形处理器卡及多线程加速处理。

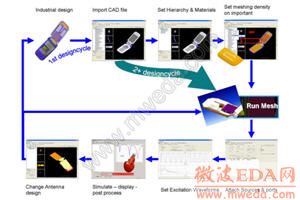

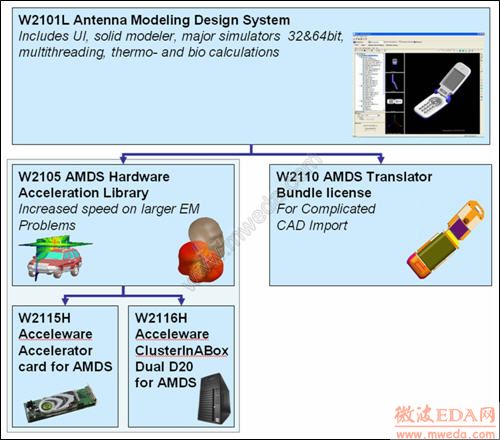

AMDS 设计流程　

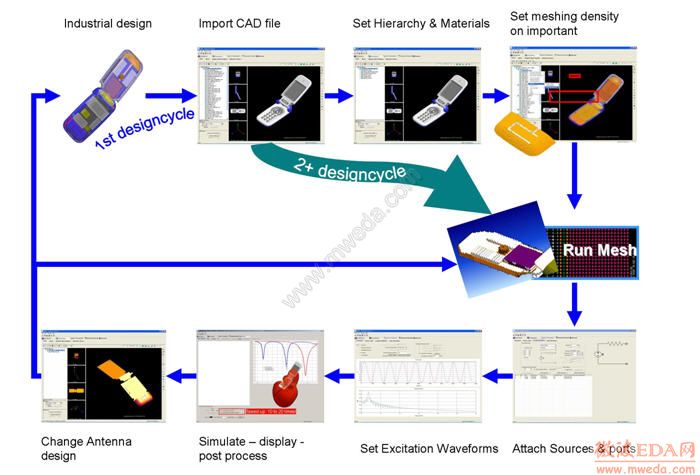

AMDS 设计流程

为何选择 AMDS 进行天线物理放置设计？　

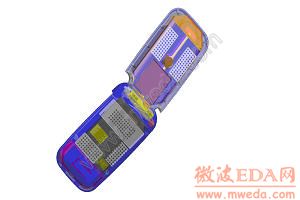

导入AMDS 的手机设计

AMDS 能够确保天线及行业产品设计人员之间高效的设计迭代。          AMDS 智能 CAD 数据接口可以无缝地导入与导出由行业标准 CAD 软件包创建的完整无线设备结构。         与传统的 3D 电磁工具（每次导入至少需要半天时间手工模拟参数的重定义）不同，AMDS 的分层导入算法仅需要第一次的定义。这样，实际产品形状迭代及天线放置分析可以重复进行，且避免了手工重定义的错误和时间。与同类竞争产品相比较，可以帮您节省 70% 的建模与设置时间。         使用 AMDS 最先进的设计管理功能，在天线及行业设计人员之间可以实现顺利迭代，从而设计出具有最新外观的高性能无线设备。

无需牺牲任何性能进行模拟

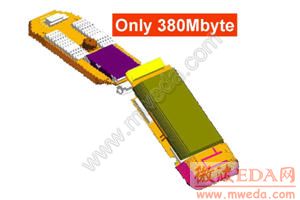

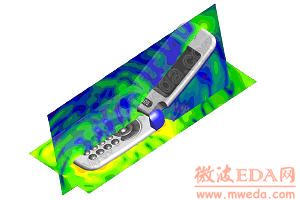

等角 GSM 及蓝牙天线网格化加入了屏蔽层、电池及 底板（网格大小 380 MB） 2 个垂直平面上的电磁场		如今的无线设备可以包括显示屏、摄像头、扬声器、电话的电池和多天线系统、蓝牙功能、WLAN、收音机以及 GPS。 在电磁性能模拟中必须考虑所有这些方面，但是天线设计人员常常为满足可接受的计算时间及内存要求简化问题，牺牲了准确度，增加了故障风险。 然而，这样就强迫他们不得不依靠物理测试，进而延误了市场投放时间，增加了严重的商业风险。 而使用 AMDS，您可以高效地导入、网格化及模拟整套无线设备及其周围真实环境与人体的远近距离，所以根本不用牺牲准确度。

　

加速整个设计周期！

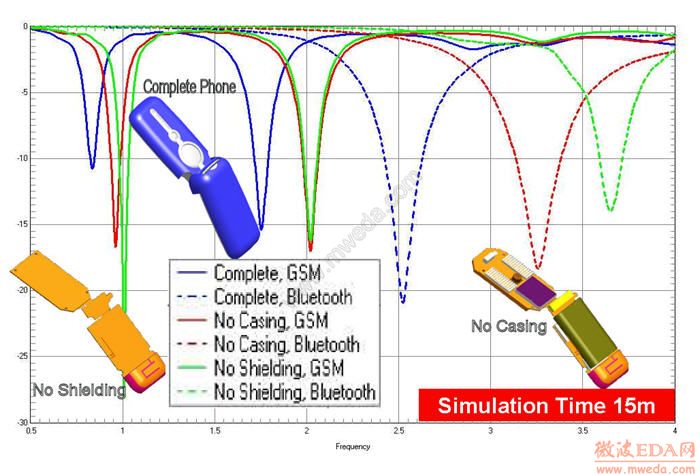

S11 参数表明无线设备组件的影响

在此完整手机的示例中，您可以按 15 分钟一次的方式执行完整带宽模拟，总内存消耗小于 400 MB。 如此快速的周期时间，您还可以模拟手机的各种设置，以便确保在所有环境下都有最佳性能。 AMDS 具备标准功能，可以利用多处理器及多核平台的最新发展进行更快的计算。还可以使用 MPI（消息传递接口）技术在计算中心上运行，以便解决非常巨大的问题。 AMDS 利用了硬件加速方面的最新发展。与未采用加速硬件的类似计算机相比，模拟时间的加速可以高达 35 倍。

　

一次性通过相关法规和真实测试：最大化用户体验。

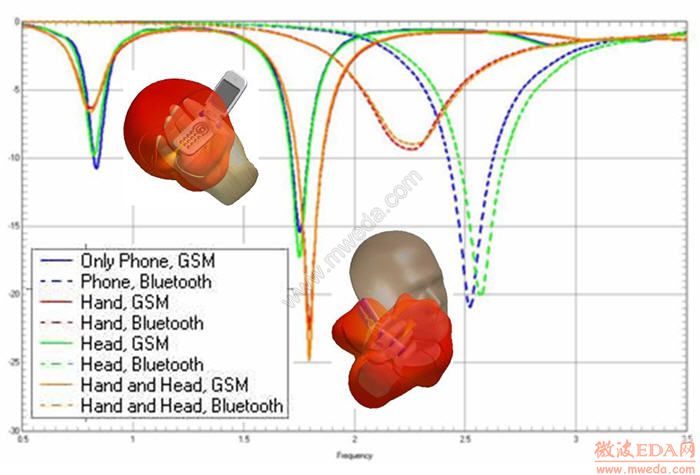

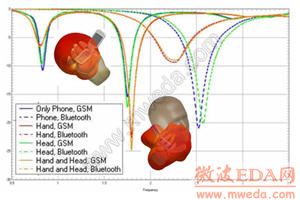

S11 参数表明人手、头对蓝牙及 GSM 天线性能的影响
峰值温度上升时平面上一克的平均 SAR		一次性通过相关法规和真实性能测试，可以最大化用户的产品体验。 AMDS 模拟和后处理器功能已经根据品牌命名手机制造商的需求进行了细致地调整。 包含最新 SAM（标准人体模型）标准的很大一组人体阴影补充了 AMDS SAR 及生物温度计算，从而满足了行业内最高标准的技术规格。 客户是您设备的最终评判。当还在高效地使用计算资源的时候将无线设备置于任何一种真实的情形下，如手包、口袋等。 SAM 头旁边的手持无线设备的模拟时间少于 30 分钟。

使用 2007.4 版的新 AMDS 帮您的手持无线设备通过助听器兼容性 (HAC) 的测试。

现在可以使用 AMDS 评估无线通信设备与助听器之间的助听器兼容性 (HAC)。我们的软件是按照 IEEE 美国国家标准兼容性测量方法 (ANSI C63.19-2006) 工作的。

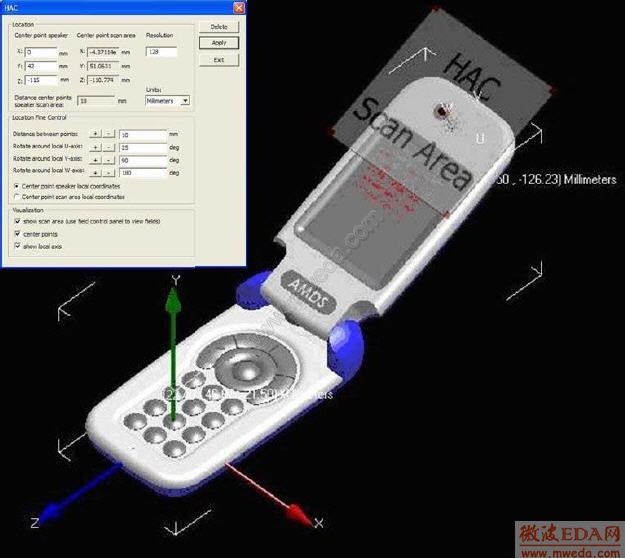

定位 HAC 扫描区域

在模拟完成后，一个单屏评估工具后将呈现给您 HAC 性能的清晰评估结果。

HAC 射频辐射测试屏幕

请见下图中 HAC 扫描区域上的总、切面及垂直电磁场，以便在设计手机时了解更透彻，从而满足更高的 HAC 种类要求。

HAC 切面组件电磁场

特色功能　

AMDS 特色功能 时间域功能可为单一计算中的多个频率点的带宽提供结果。 频率及时间域中的数据可以更好地优化启动和过渡过程。 阻抗、天线方向图、系统及辐射效率、驻波比 (SWR)、S 参数、特定吸收率 (SAR)、雷达截面、天线增益、耦合、多样性，以及整个系统的电磁辐射分析。

CAD 导入/导出 CAD 导入/导出格式支持当今最常见的程序： SAT 文件 STEP 文件 IGES 文件 Pro-E 文件

模拟引擎功能　 材料 有损电介质/磁质 频率相关电介质/磁质 各向异性磁铁 各向异性电介质（全张量） 半径不同的细线 表面阻抗 非线性电介质 非线性磁质 电源/负载/端口 　 含串/并联 RLC 的电压/电流电源 无源/有源端口 非线性电容 初始条件充电的静态求解 时间控制开关 多端口 S 参数与频率的关系 多端口 S 参数 - 稳态 多端口校准 端口阻抗与频率的关系 端口阻抗 - 稳态 入射平面波 正弦及调制高斯光束 VSWR 远场数据 瞬态远场 - 特定角 稳态远场图形 方向性、增益、极化、ludwig ii/iii 变换 天线相互关系 圆极化 雷达截面 总散射场 3D 远场图形 特殊边界条件 Liao、PMC、PEC、外边界 带任意相移的周期边界条件 带可调整厚度的 PML 外边界 平行化与加速 最佳运行次数的自动收敛检查 多线程 (4x、8x、16x...) MPI 多处理器（分布式存储集群） 生物计算 特定吸收率 (SAR) 使用生物传热方程进行热模拟 根据 C96.3 计算 1 克及 10 克的 SAR 平均值 整个人体的 SAR 平均值 SAR 峰值的位置 调整指定输入功率的 SAR 等级 彩色显示的 SAR 平面 SAM 阴影 CAD 文件

几何建模功能　 生成几何图形 基于维度的 3D 实体建模器 基于维度的 2D 建模器 复制-移动-缩放-旋转 对象的 3D 矩阵列 对象的 3D 极坐标阵列 外壳实体对象 布尔运算 网格视图 网格编辑 扫描/旋转/挤压旋成体 2D 脚本/宏 CAD 导入/导出 分层 CAD 管理 导入 SAT 文件 缩放/定位导入的对象 基于 Voxel 的 3D 导入 CAD 文件中多对象的可选性导入 网格化/查看 快速的网格化算法 (FMA) 网格参数的自动/手动控制 快速的 3D 网格查看 后处理 2D 场/流的彩色显示 2D 稳态 E、B 场的彩色显示 3D 稳态表面流的彩色显示 2D SAR 值的彩色显示 将几何/场显示导出到 JPG 文件 瞬态场的动画序列与时间 将动画序列导出为 MPEG 文件 近距离的场/流与时间 阻抗、S 参数与频率 其它 AMDS 项目的图结果 将图导出到 Postscript 文件 天线方向图的极坐标图 史密斯圆图阻抗图 瞬态结果的 FFT 导出 Touchstone 文件

新增功能

模拟引擎

• 64 位模拟器
• 32 位模拟器利用了 SSE2
• 改善的模拟器功能

CAD 导入/导出

• 改善的导入与导出 CAD 格式的功能
• 分层导入的改善功能

电源/负载/端口

• 校准的端口
• 电压/电流测量
• 多端口 S 参数自动模拟

后处理

• 助听器兼容性
• 天线多样性
• 方向性与总增益图
• 改善了出图时的数据操作

GUI/安装

• 改善的卸载功能（卸载 AMDS 不再对 ADS/EMDS 的安装有不好的影响）
• 截面图中有网格视图平面的指示器
• 改善的可视化端口输入
