馈电方式求助
来源：
更新时间：2024-08-11
阅读：

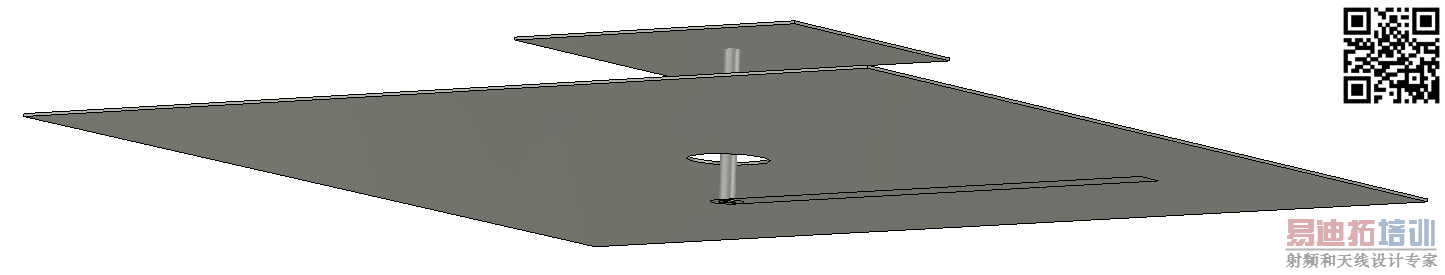

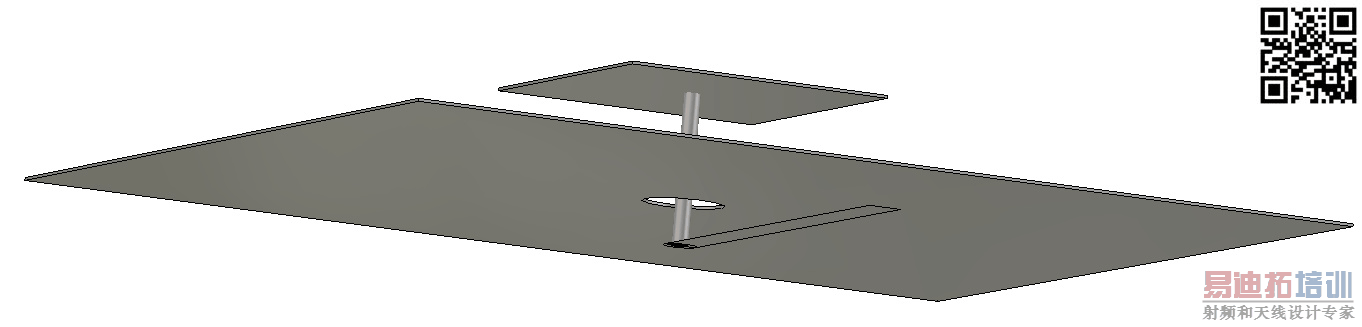

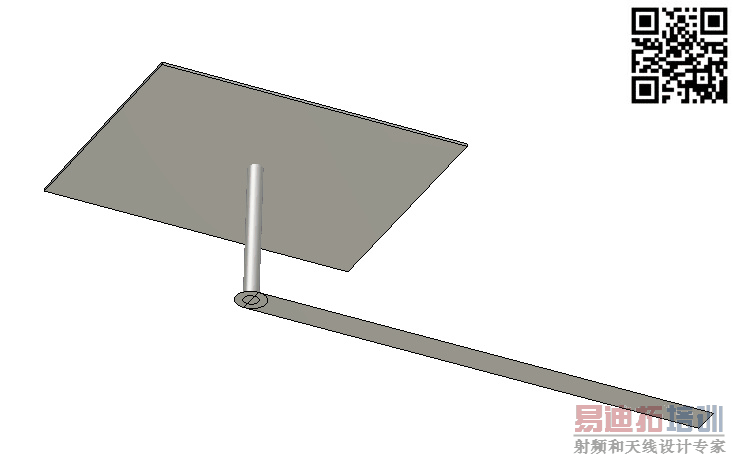

天线小白求助，请问各位大佬，谁知道这种馈电方式啊?有没有相关的文献介绍一下?不知道中间的导体柱和下面微带线的参数如何设置。有点类似于微带天线的同轴竖馈，中间大的是接线板，下面是微带线与竖直导体相连，然后再与上面的贴片相连进行馈电，介质板隐藏了，不是耦合馈电
软件用的CST的话，可以用dicrete port激励
这个微带线上要加波端口
这个微带线上要加波端口
下面的微带线与中间的大接地板之间进行馈电，CST中可用dicrete port，HFSS中得先画个矩形，然后在矩形上加lump port
好的，谢谢
