关于CST仿真远场RCS时，为什么会有透射方向上的波瓣
来源：
更新时间：2024-08-11
阅读：

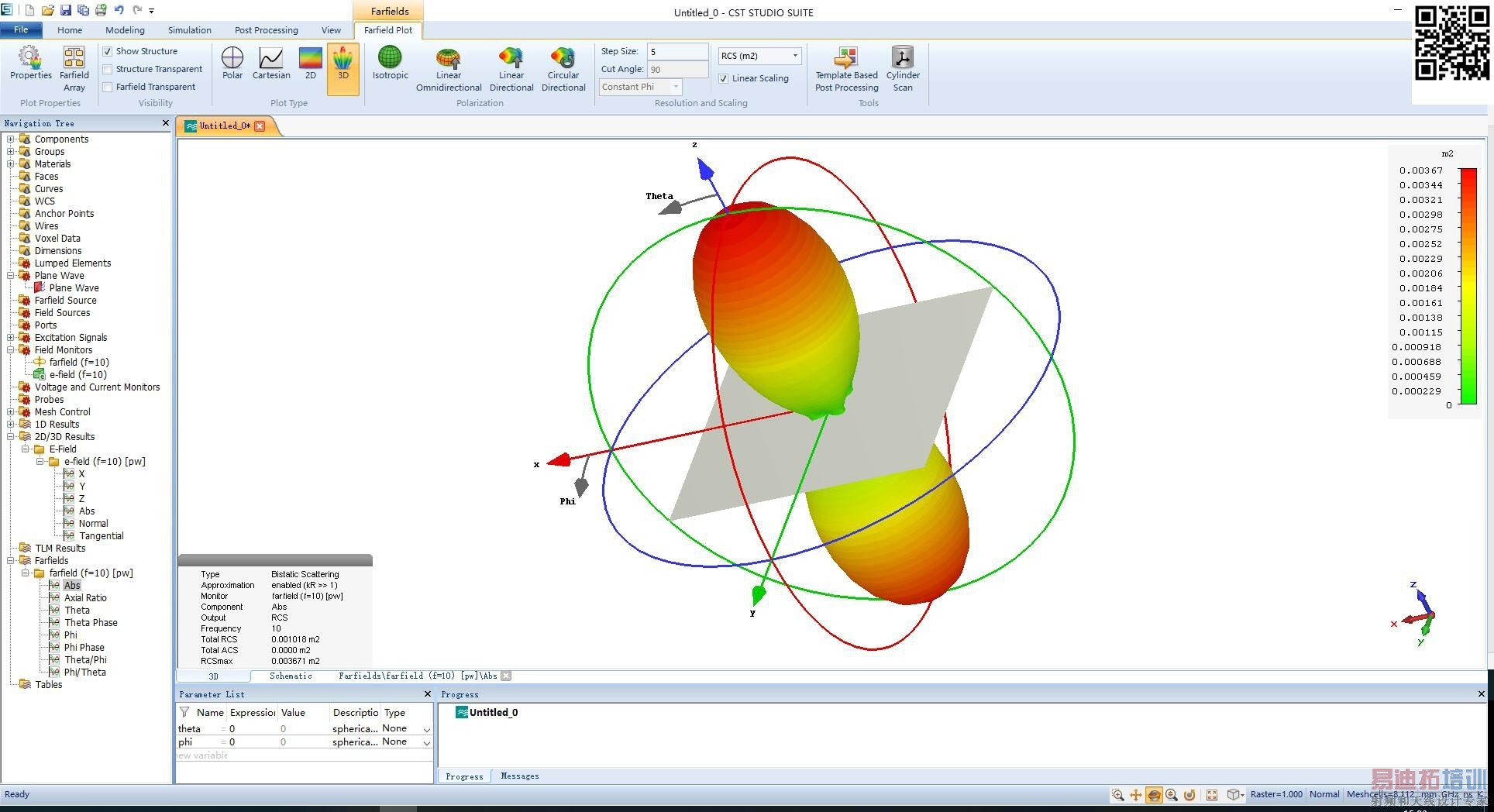

CST在使用T求解器及OPEN add space仿真时，为什么会有透射方向图啊?理论上来说，以金属为衬底的结构是不存在透射的。
透射方向图实际上是把后向接收到的，通过add space透射过去的电场直接计算为RCS了吗?
但是这样的话，透射方向的RCS值为什么和反射方向图的一模一样啊
检查一下是不是方块的尺度比波长小很多。如果小很多，那么后向散射很大也是非常正常的，因为这时候散射物体附近的电磁场更像个小电流元（是'元'不是'源'）。
另外这个是散射的后向散射场。如果要做上半平面反射场，你应该用decouple plane功能。
我这张图只是举个例子，我仿的是十倍波长的大东西，妥妥的电大尺寸，但是还是有后向，我觉得是open add space导致的。这样仿，前向结果没问题，但凭空多出个后向不知道该怎么解释
朋友，你仿真的是RCS雷达散射截面（测试目标的散射特性），不是方向图（方向图指的是天线的辐射性能），
你可以把设置的扫描角度改一下，Thtea设置为0-180看下
请问您会CST设置远场RCS仿真嘛?求教，谢谢谢
