CST仿真电耦合系数（第一个谐振模的频率为0）
我用CST20062008 2009
都试过了，第一个谐振模的频率总是0
所以得到的耦合系数为2
但是不要飞杆，又是正确的，
不要飞杆扫描窗口大小 可以得到正确的耦合系数随窗口大小变化曲线
这是为什么
为什么存在飞杆就不对
请高手指点
耦合系数曲线
横轴是飞杆长度

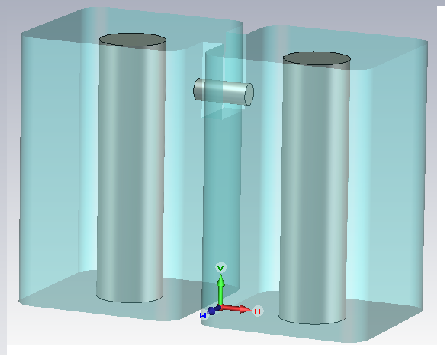

结构图
若是不要飞杆
耦合系数好像是对的
怎么没人回答啊
我试过了很多版本的CST软件仿真
交叉耦合同轴滤波器
在有飞杆存在的时候
第一个谐振模式的谐振频率总是0
用HFSS不会出现这个问题
If you didn't pack the project file, I may have a look on it right now. Next time you'd better upload the archived file without packing it.
不打包
附件不支持的嘛
Really? If you have to do so, use the windows function: "send to compressed (zipped) folder". WinRAR is a commercial product and I don't believe everyone have got a valid lisence.
你的意思
是你没有解压缩软件？
那就算了
你说的那个什么发送
我不懂
这个问题我研究了
如果用第二个和第三个模式的频率去计算耦合系数
得到的结果和hfss是基本一致的
这个问题我也遇到了
等高手来解决啊
