电流流向的一点不解

最近在看台湾国立中山大学翁教授的Planar antennas for wireless communication,对其中一个设计图中的电流流向非常不解。

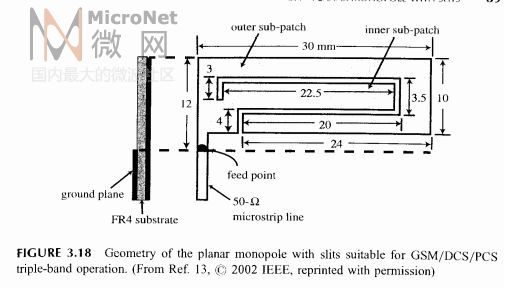

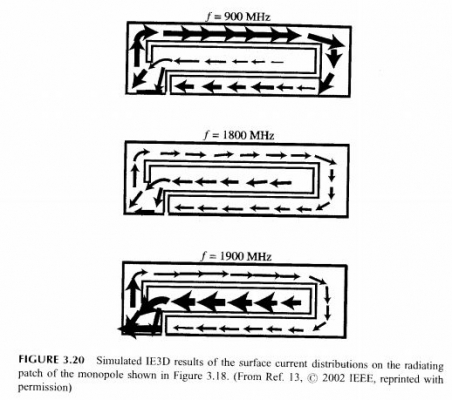

附件中是天线结构图和电流流向图。

此天线设计的谐振频段为GSM/DCS/PCS。外部贴片和内部贴片之间有细长、弯曲的缝隙。我对内部贴片的电流流向不是很理解。我理解的内部贴片电流流向与文中绘制的电流流向恰好相反，我认为应该是从馈点流向内部贴片的末端，可是这样的话电流没有形成回路，又没有接地，那也解释不通。希望大家参与讨论。

而且书中有一段话：The shorter path is from the feed point to the end of the inner subpatch encircled by the folded slit.

帮忙顶一下 希望高手指点一下

路过顶帖，期待高手指点！

路过顶帖，期待高手指点！

感觉图示只是想说明在不同频段下，电流的分布状况，对于交流电来说，本来电流流向就是不可区分的，也就是说周期的，这里我想教授的意思应该是主要表征哪个分支的电流密度高一些而已。个人的理解

回复 7# zhujb1999

奥，是这样的。非常感谢您的回答。

同意7楼的看法，我的理解是：可以把longer path和shorter path看成是两个monopole，他们的长度差是lambda/4左右（@900MHz）和lambda/2左右(@1800/1900MHz)。对于1800/1900MHz，电流方向应该是反向的，但是对于900MHz则可能是同向，也可能是反向了。

哇.实际调试天线中，这叫包络式的Monopole走线形式，其天线作为手机天线来说，周边环境要无金属，天线下方无地，。其中线长的部分代表GSM900的特性，中间包住的是高频段，但同时有些区域也低高频公用的区域。
