微带天线表面开槽后怎么增益还下降了？

             75mm*25mm*3mm的一个微带天线，工作频率900MHz，虽然填了介电常数4的介质但这个长度肯定还是差了一点（标准长度是90mm）。

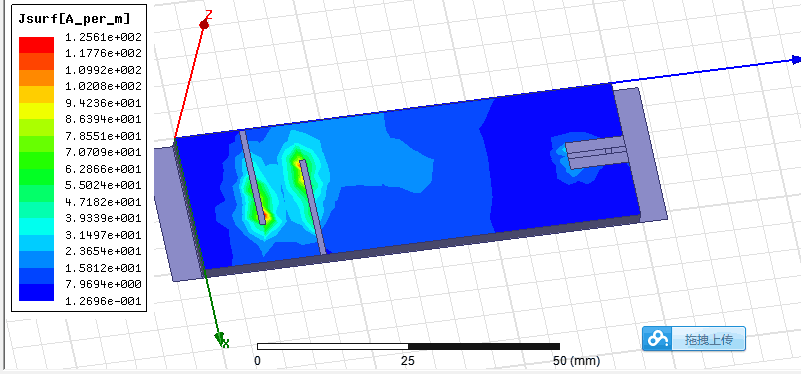

             为了增加电流流经，在表面上开了两个槽，结果增益反而从-1.3db下降到-7db。换了其它的开槽形式，似乎也都是下降。反倒是把槽开在地板上后增益稍微增加到了-0.3db。这是怎么搞的?难道地板的有效长度比面板更重要?

           另外我这个微带天线采用的是双极性端口激励，正极性接面板，负极性接地板。地板没有设pefE，也就是说地方实际上不是0电位。这样是不是面板开槽就失效了?

如果你所谓增益的上升或是下降都是针对900MHz这个点的话！? 那单极天线就能说明你的疑问。
(900MHz)-单极天线: 辐射体为(+)、反射平面为(-)，场形为全向性(球形)。
当你变动了反射平面的面积，900MHz这个频点偏移量会非常小_(左/右)、但是增益的变动就很明显(上/下)***因为场形波束变了，频点并没有太大的偏移。
反之，当你变动了辐射体的长短，900MHz这个频点偏移量就会非常大_(左/右)、同时增益的变动也很明显(上/下)***因为频点偏离900MHz了。
*** 你也了解到开槽就是在增加辐射的面积或是电波路径的长短，对应一下前面所说的情况。至于开槽的位置则不在这次说明的范畴(位置也很重要，它需要位于电压最大的区间里_例如: 0.25波长、0.75波长、1.25波长....的点上)

         都是针对中心频率900MHz的。 但这个天线的电长度肯定是没有1/2波长的，填充了介质也不到，所以增益也比较低（和阻抗匹配无关的辐射增益）。 现在开槽就是为了增加有效长度，而且开槽位置从边缘到中部都试过了，辐射增益基本都是下降。

从你的描述来看，应该是天线带宽的问题，贴片上开缝后，天线等效尺寸变小了，频带变窄，而谐振频率往低走了，致使你的增益明显下降。另外没有地板也是要注意的

            我只看了辐射增益，还没管S11呢。这个天线就是因为尺寸太小增益不够大，所以才想开几个槽增加流经好获得足够的电尺寸，没想到咋辐射增益不升反降了...

           大家能不能帮忙推荐些有关微带天线开槽设计的书籍资料? 看那些论文都是东抄西抄也讲不清个所以然。真正用空腔模型分析这些开槽的几乎找不到。
