求助：一个手机天线耦合问题请教

05-08

昨天在电视上看到一个生活经验：利用锡箔纸提高移动电话信号，主持人举了一个海上求生的例子，并实际讲解了操作方法：

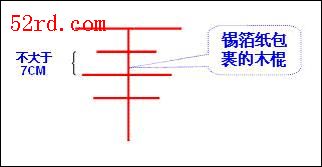

1、用锡箔纸将长短不一的细木棍（或其它材料）包好，并用将这些木棍固定成如下图所示：
2、将此天线放在手机旁边，手机信号由3格增加到5格，效果明显；

现在我实验之后发现确实能增加5－6个db，但是这个7cm的距离间隔是怎么计算出来的?
有位天线高手说这是控制耦合损耗，过大就损耗过大了，效果不佳的。实际也是这样的，但是计算方法?

不是吧望大人相告急用外

7cm会不会和四分之一波长（GSM900）有关系?

放手机旁边信号就好了?没道理呀，说详细点好不好?

请参考下八木天线（YAGI）的资料~

哪位有八木天线（YAGI）的资料?共享给兄弟门啊。

难道有反射聚焦的作用吗?

八木天线也不至于往手机旁边一放，手机信号就好了吧?什么原理?

八木天线主要由反射器、有源振子和引向器构成，这里可能主要应用其反射和引向作用，正如7楼所言。

这里的作用：手机天线与此天线耦合，形成阵列天线，强方向性，以使手机天线变成在某一方向具有很高的增益。设计此天线可以不局限于此形式。

就是多个反射面吧，间距小于１／４波长，防止后向波的绕射。

这样做确实是有引向的作用,我做过他的TRP,贴锡箔纸的一边辐射增强了.但是有些资料也说有容性负载的作用,有点象IF天线改进效率时的做法,即在顶端加容性负载.

　　　当信号源来到小编所叙的天线上时，一部分的能量沿第一条线过去，当它走到端点时能量就要反回．另一部分的能量从第二条线过去到了端点也要反回．但是第二第比第一条多走了两个木条之间的长度（１／４波长）．这样就形成了两个木条上的电压差刚好相反．此时第一个木条上的能量不是反回，而是直接偶合到了第二个木条上．第三个木条上的电磁波又比第二个上的多走了１／４波长，所以第第二个木条又把它的能量偶合到第三个条上．依次类推，就形成了能量的叠加．我想把手机放在这一天线的两才会有性能提高．因为在中间的话两边都有重合了，性能可能就只会更差了．
