微带滤波器密封在金属腔中的作用
05-08

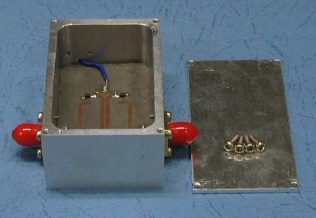

如图，是一篇文献里的微带滤波器的实物图，文献提到讲filter is enclosed in the metal cavity。但是没提到其作用是什么?减少辐射损耗?有这方面的文献说明吗?
请大神指点?
请大神指点?
EMC考虑是一方面，还有，不装到盒子里怎么卖?卖一块裸板么?
谢谢，感觉你考虑的角度也是对的。
但，我查阅了文献，说金属屏蔽盒是对辐射损耗是有一定减少作用的，请问你知道什么原因吗?
而根据J. S. Hong and M. J. Lancaster, Microstrip Filters for RF/Microwave Applications. New York: Wiley, 2001. ， 辐射损耗可能由金属屏蔽盒引导电流产生。好像这两者矛盾的。
防止能量辐射出去。
小编可以用sonnet模拟一个滤波器。导体和substrate都用理想的（没有loss），然后把box里的top和bottom都设置成free space。得出来的结果计算|S11|^2+|S21|^2。你会发现其实这个结果不等于1。这是因为radiation发生了。然后，把box里的top和bottom都设置成ideal conductor。再计算你会发现等于1.。
