合路器求助

05-08

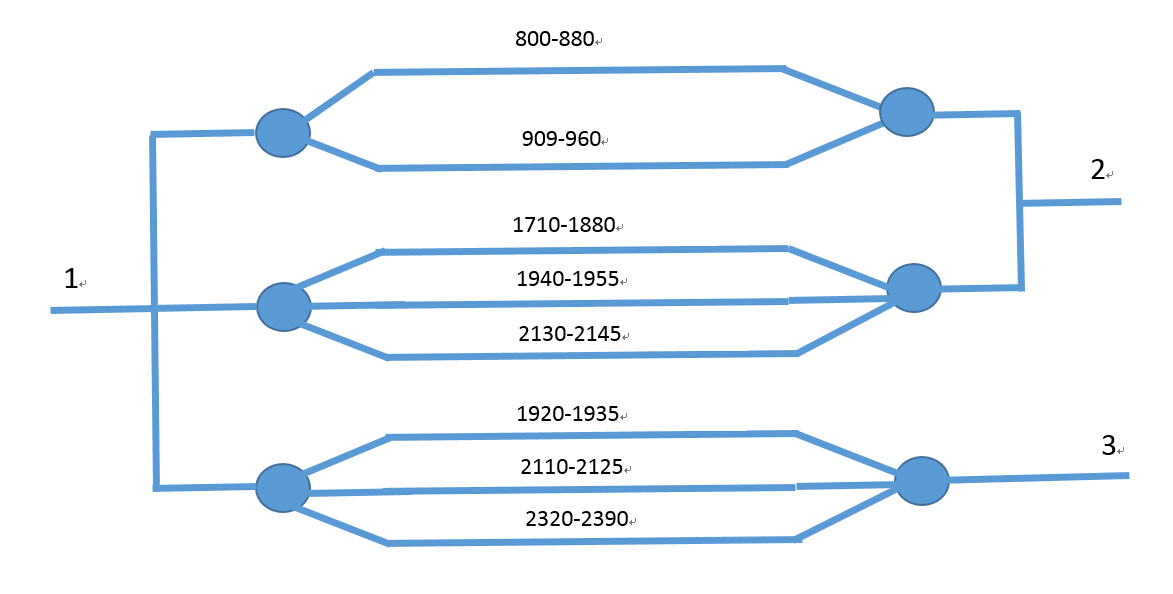

小弟毕设要做八频合路器，一头雾水！以前只做过微带的滤波器。现在想到共用腔体大家看行不行。

请教问题：
我看文章用 designer 怎么建立合路器的电路模型，我用模版看的都是的单个滤波器模型。请问公共腔体部分模型是怎么建立的，怎么导出耦合系数?

好像要先综合几个双工器或者三工器，然后把相应的耦合系数作为初值带入电路仿真模型，然后优化。

把单通道滤波器整个拉进另一个滤波器，就是双工器了。

你选了个好题目，仿真计算还简单，关键是结构实现，没有5年以上的合路器设计经验，是不可能一次设计成功的。
用双面腔体
正面 1710-1880/1920-1935/1940-1955/2110-2125/2130-2145(共腔抽头1）
反面 800-880/909-960（共腔抽头2）、2320-2390（抽头3）
   ANT 只能用三个抽头实现，其它方法是调不出来的

可以只用两个抽头，1710-2390一个然后880-960一个

你的导师够变态。
