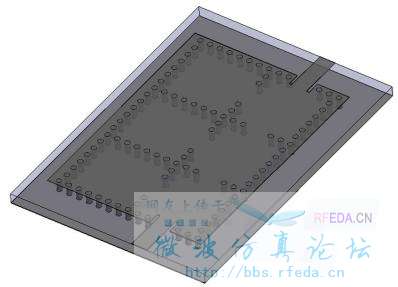

小弟在仿真一个SIW结构的滤波器，里面的金属过孔用了圆柱（材料是perfectE）。然后上下表面也用了perfectE的矩形。执行validate验证的时候，软件报警告：Boundary 'PerfE1' and Boundary 'PerfE8' overlap. 有很多个，因为我那些圆柱的上表面和上面的金属板重叠了，我本来以为没有关系，直接仿真，结果完全不对。不知道是不是那个警告的问题?如果是的话，由于用的金属柱很多，不知道要怎么改方便，小弟这两天刚刚学HFSS，还请各位多多指教。
通孔和介质的模型是重叠的。重叠的部分软件不懂到底是介质还是通孔，所以会以一种默认的方式处理（我忘了会怎么处理，你可以查一下）；所以要将两部分的模型逻辑运算一下，就是除掉通孔与介质重叠的部分中的介质，保留通孔。
如果怀疑是这个原因，可以备份一份，然后ctrl+A全选，然后去掉介质部分，然后将通孔和上下面全部合并。
不过我想，是不是你的通孔没有和介质分开?这个估计是个问题。
请问一下，什么叫通孔和介质没有分开呢?
圆柱不用设置为perfectE,就设置材料为导体材料，铜或者银什么的都可以
perfectE是指电场边界条件，边界条件里面应该E不能相交
电磁场与电磁波 的教材里面有推导的过程
我这么认为的，希望给你点启发
首先prefE不是材料，你报错的原因可能是过孔与上面的paatch没有合并，可以合并下试试，材料最好不要设为prefE，现实中的导体材料要考虑到他的导电率，这样仿真出来的结果与你实际测试出来的结果才接近
最后请问一下下，要怎样除掉通孔与介质重叠的部分中的介质，保留通孔呢?查了些资料，都没找到方法。
