rf三极管的参数
12-12
最近在看《射频电路设计--理论与应用》
第九章，作者给出了rf三极管BF505W的几个频点的s参数
但是，我从www.eeworld.com.cn下载的datasheet上没有找到Vce=6V，Ic=4mA工作条件下各个频点对应的s参数列表。

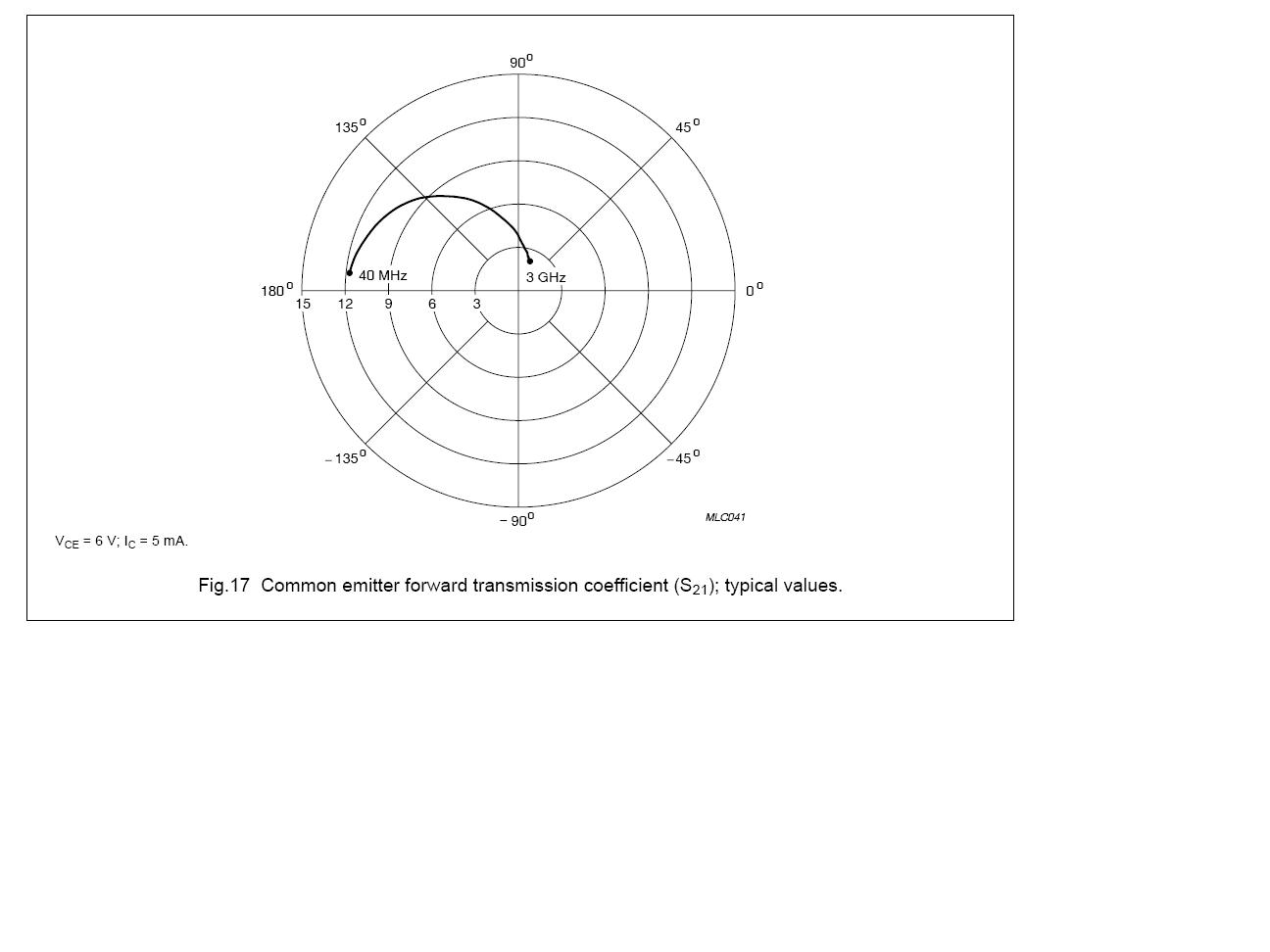

datasheet上有的是下图所示的s参数，问题是如果我想知道3G和40M之间的频点如1.5G，这张图是无法提供精确数据的。
到哪里才能找到管子的多频点的s参数呢？
btw这个是philips的器件，其他公司的是否会提供详细的数据呢？
谢谢了
第九章，作者给出了rf三极管BF505W的几个频点的s参数
但是，我从www.eeworld.com.cn下载的datasheet上没有找到Vce=6V，Ic=4mA工作条件下各个频点对应的s参数列表。
datasheet上有的是下图所示的s参数，问题是如果我想知道3G和40M之间的频点如1.5G，这张图是无法提供精确数据的。
到哪里才能找到管子的多频点的s参数呢？
btw这个是philips的器件，其他公司的是否会提供详细的数据呢？
谢谢了
可以实际申请样片测一下
或者找到这个芯片的DATASHEET，一般都会提供S参数模型
还有就是在ADS上找到这款芯片的SPICE模型，然后仿真得到S参数模型
谢谢啦
装了ADS，发现hp的管子的库挺全，philips的就惨点了
呵呵，现在philip的IC部门好像已经分离出来了
叫做nxp公司，不知道lz注意到这点没有
