GSM 开关频谱严重超标的问题

请教各位大神，GSM四个频段的开关频谱都严重超标，差了15个dB，但调制频谱是OK的。
使用的PA是RF7388，在FTM模式下测试的如下数据。
1，测试了PA的输入点的值（详见图一）与另外一个正常项目的数据差不多；
----根据第一点是否可以得与Transceiver无关的结论（包含Transceiver电源各个方面）?
2，测试了PA的输出点，当RGI=33时的值（详见图二）；
3，测试了PA的输出点，当RGI=22时的值（详见图三）。
4，GSM PA供电脚单独外供电-------无效
请各位大神指点一二，先谢了！

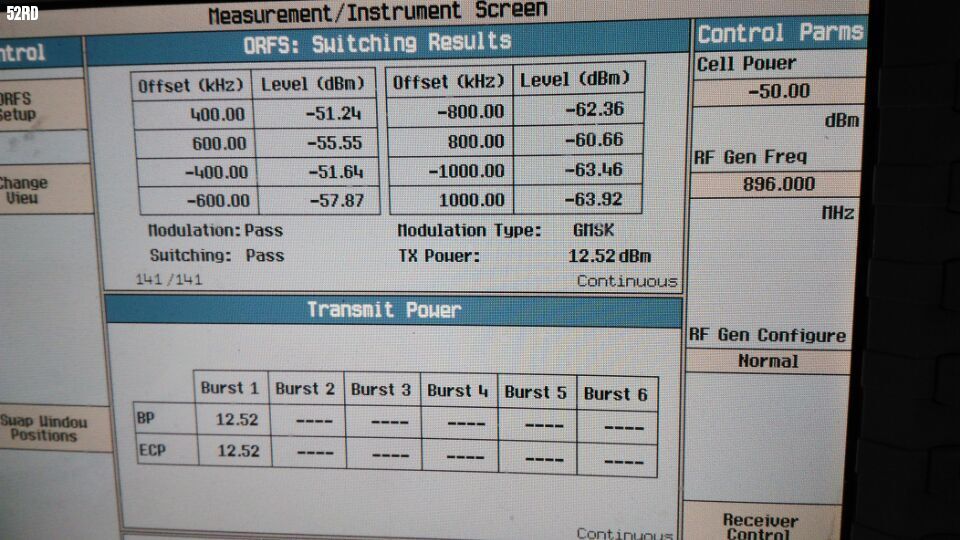

图一 PA输入点

图三 PA输出点 RGI=22

小编，有两个问题
1.两个低频降低到30dBm还是fail吗
2.给PA外接电源时是外接的VCC脚吧,VBAT的是给内部cmos供电的哦
建议调TIMING时可以将PA的EN和EN_START打开的早一点，关闭的晚一些

看来周末都没有人加班，自己先顶一下。

小编，第二，三张图挂了。从你做的实验上，已经跳过了ASM。而PA in又是OK的，两个建议：一、调试下timing，二、调下polar_ramp_profile

图挂B了啊啊啊啊啊

看不到下面的图

FTM模式下测的那就和Timing没有关系了吧?

PA _EN和PA_EN_START还是有个时序关系的吧。

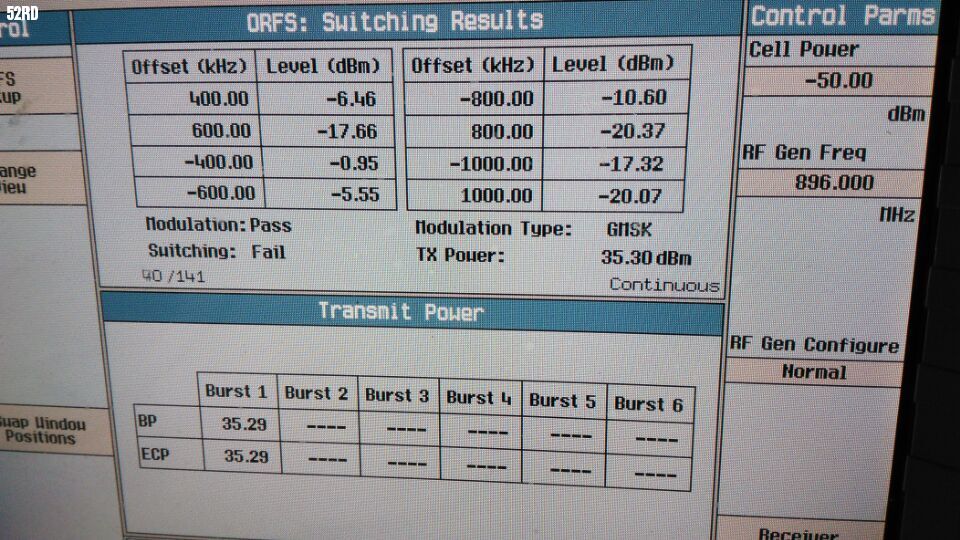

感谢各位的回复，重新上传图二。

重新上传图三。

1，是的，降低到30dBm还是Fail的。

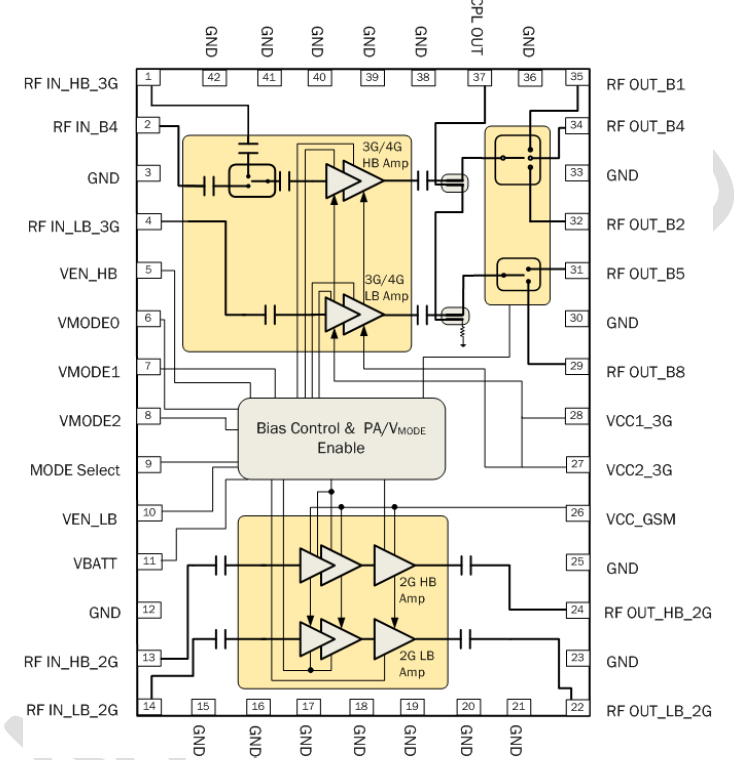

2，给PA外供电是Pin11和Pin26（详见PA方框图）

小编，你外接电源的接法是对的。应该是断开原来供电，靠近PA后外接的吧。
1.信令看一下，PCL降低到多少时才会PASS，还是连低功率都会fail
2.一般如果有干扰的话，你的调制谱也会fail的，因此还是建议调timing和polar_ramp_profile nv
3.最后一个实验不知道你那能做不。我看你的PA是GPIO控制的，找两块板子，第一块板子的PA in 引出来连接到第二块板子的PA in上，第二块板子只当PA用，测试PA out的指标。
第二块板子的PA电源外接，控制逻辑也按照功率等级，使用高低电平控制

感谢各位热心的回帖，问题已经解决。
根据@masonchu的建议，将PA的EN和EN_START打开的早一点，关闭的晚一些。
再次感谢！

顶。

学习一下了

为什么打开以及开关使能早一些就好了，哪位大侠能解释一下吗?
