请讲解一下spk的电路！

请讲解一下spk的电路！

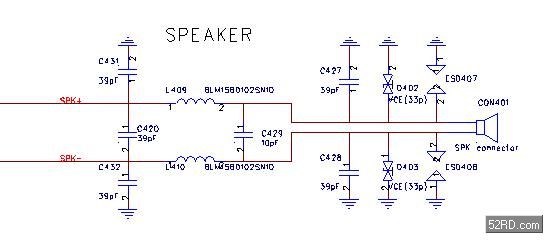

4个39PF电容是滤波900M的滤波电容，串接Bead是滤除大部分高频的作用，中间两个电容是滤除共模噪声的，两个双向TVS二极管是防止ESD的功能

我知道了。

正解！

在节约成本的今天，貌似这种SPK电路已经少很多了吧， 基本上两个滤波电容一个滤除共摸电容，外加两个磁珠搞定！

[QUOTE]以下是引用mujibaozi在2012-9-7 18:05:05的发言：
在节约成本的今天，貌似这种SPK电路已经少很多了吧， 基本上两个滤波电容一个滤除共摸电容，外加两个磁珠搞定！[/QUOT
大神！不过ESD还是要的吧！毕竟SPK很容易受到ESD干扰~

中间那个电容应该是滤除差模杂讯吧?

论坛里怎么老是有人分不清共模滤波和差模滤波，呜呼

各位是否考虑采用陶瓷听筒的计划吗?
