如何从 Allegro设计文件导入到ADS

网上找了不少 Allegro文件导入  ADS的方法，好多都是过时的，都没有试验成功，通过
帮助文件，终于找到了在新版 ADS2013里面导入  Allegro设计的办法
Allegro里面安装插件，导出网络成  ADS格式的方式没有变化：

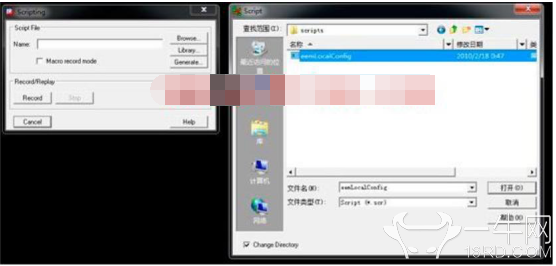

1、先通过  Script安装   Export   to    ADS的插件

2、安装之后，重启  Allegro，出现 Export To ADS菜单

3、打开  Select Traces
选择网络和参考地
选择层（Layer）
剪切
选择器件和  Pin
设置  Port
设置完成之后下面所有的五项都会变成绿色

4、然后导出成  ADS格式

在 ADS里面，导入之前生成的文件，步骤如下
1、启动  ADS，选择 Tools > Manage ADS AEL Addons，勾选 ADFI Import Tools

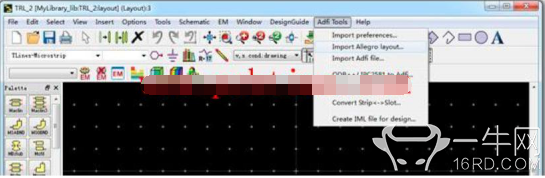

2、新建  Layout文件，选择  Adfi Tools，然后找到上个步骤 Allegro导出的文件

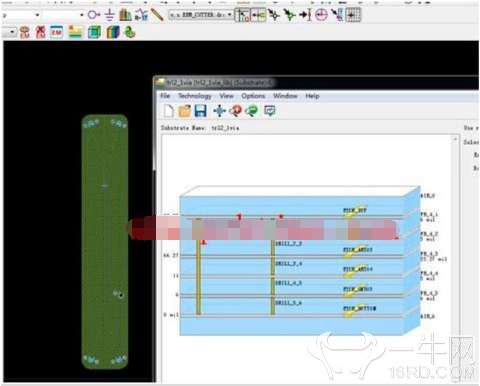

3、打开  Substrate Editor，能看到层叠信息也都导入进来了

4、选择  EM setup，Port信息也过来了

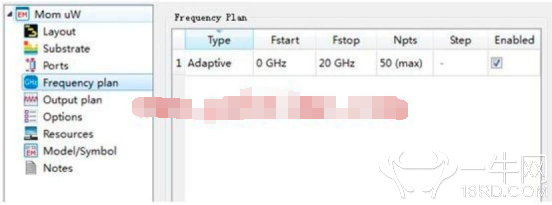

5、设置扫描参数，即可开始仿真
