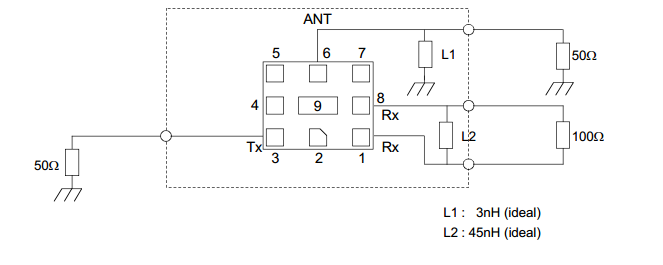

请问Band3的这个Duplexer在Rx那路为什么中间要加个电感？

根据提供的这个参考值,去调节阻抗匹配,要去考虑线路另一端元件和匹配线路的综合阻抗,使之与这个等效阻抗成共轭关系.

大多数双工器都是容性腔,外并一个电感就好理解了,多大的电感一般spec会附上,根据推荐值去调会顺利很多

学习学习

谢谢分享

二楼正解

谢谢分享

前两天刚遇到的一个问题....具体怎么解释还不是很清楚

OK，谢谢分享~~

三楼正解

谢谢分享

谢谢

双工器由于封装的原因呈现容性，这个可以理解，那为什么TRX和RX端都有并联电感，而TX那边却不用呢?没太弄明白。

差分端并器件一般为了去除差分线之间的差模干扰，串器件则是为了去除共模干扰

TX 那边因为还没过双工,是双工器的input, 属于PA的loadpull部分.当然双工器厂商不会在那边给你建议加什么器件了

学习了，谢谢！
