陶瓷电容和胆电容的区别.

钽电容一般用于低频滤波使用,陶瓷电容一般使用在高频电露上.在RF电源部分，可以采用钽电容对于电源filter，但是最好采用HI-Q值陶瓷电容。在高频时候较稳定。

下式为电阻公式
由下图可知，ESR会跟材质的电阻率有关，



因此不同的材质，其ESR也不同。以MLCC为例，
其ESR会比其他材质来的小。而落地电容的作用，
便是提供噪声一个低阻抗的路径，若ESR越小，便能使越多的噪声流到GND
如下图



因此ESR越小，则Insertion Loss越大，亦即抑制噪声的能力就越好

以钽质电容做比较，发现同样的电容值，
其MLCC的Insertion Loss明显较大。
如下图


另外ESR也牵扯到稳压能力，
由下图可知


若稳压电容的ESR越小，则电源输出的涟波就越小，
即稳压效果越好。因此可得知，
由于MLCC的ESR比其他材质来的小，
故其抑制噪声能力，以及稳压能力，都比其他材质来的好。

如下图


以示波器观察时域上的波形变化，
发现其MLCC的稳压效果，比钽质电容来得好。

如下图

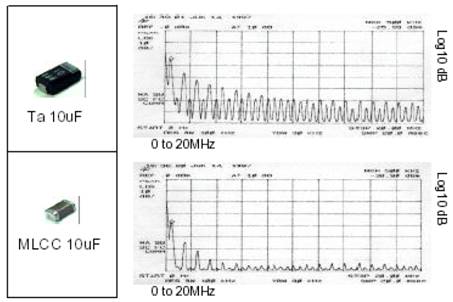

而以频谱分析仪观察频域上的噪声强度，
发现其MLCC抑制噪声的效果，也比钽质电容来得好
。

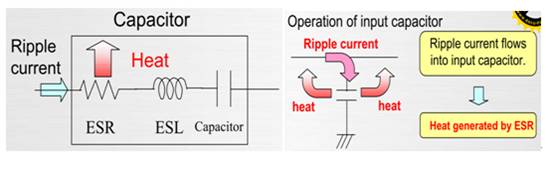

另外，由下图可知，


ESR会将涟波电流，
转换为热能，若ESR越高，则转换的热能就越多

如下图

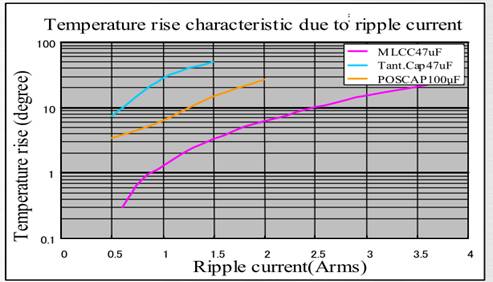

换句话说，随着涟波电流越大，
ESR会使电容温度上升，ESR越大，
则温度上升越多，


而温度上升，不仅对散热有所影响，对于电容值也会有所影响，

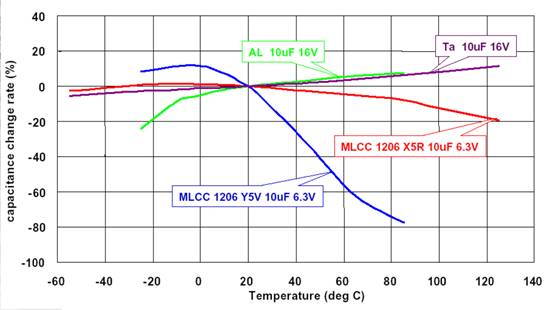

由下图可知，


MLCC在温度稳定性，
就不如钽质电容与铝电解电容，尤其是Y5V，温度升高时，
其电容值会大幅下降

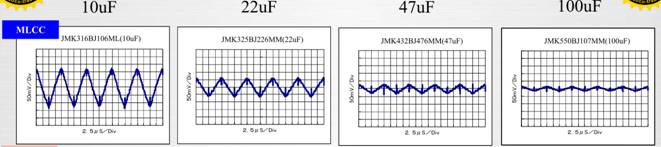

而由下图可知，


电容值的大小，也会影响稳压能力，
换句话说，Y5V会因涟波电流加大，温度升高，电容值下降，
而导致稳压能力下降，因此在挑选电容时，需额外注意温度的耐受度因素。


另外 因为成本考虑，以及避免TDD Noise，
所以GSM PA稳压电容，反而较常使用钽电容。

其他详细原理 可参照本版发表的

『磁珠(Bead)_电感(L)_电阻(R)_电容(C)于噪声抑制上之剖析与探讨』
在此就不再赘述
