HFSS模型请教
05-08

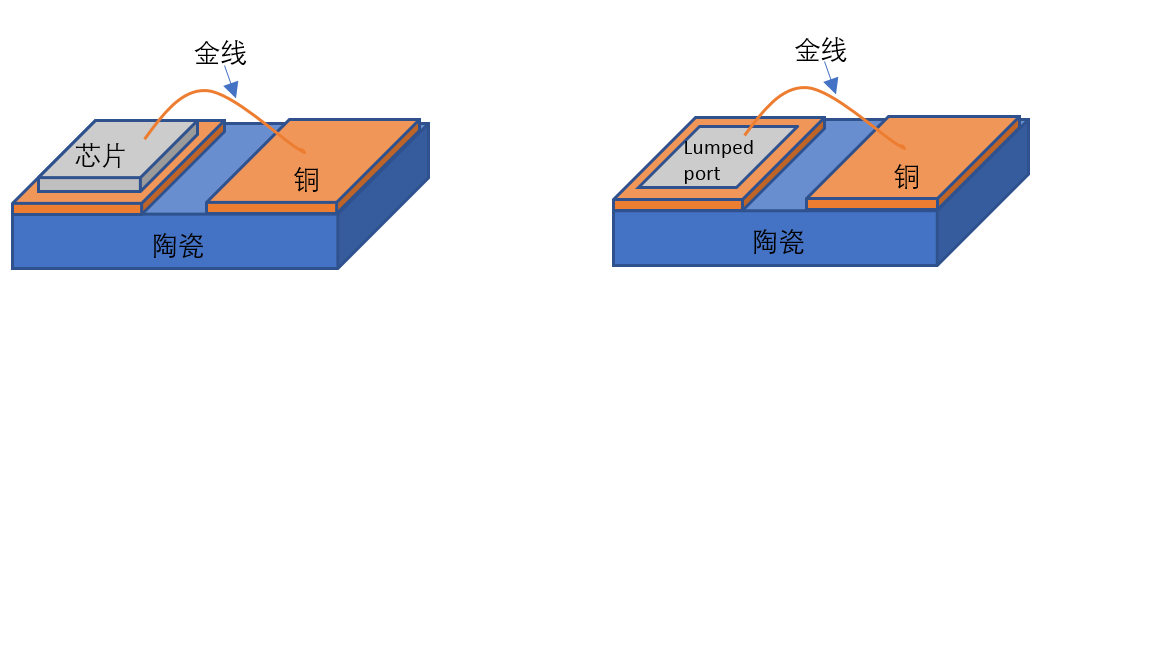

各位大侠，我有一个产品模型，如图左，我想在HFSS里设置成如图右模型，是否可以，谢谢！
可以的，参阅徐兴福编写的HFSS教程。
谢谢，对于端口尺寸是否不能超过波长的1/4
lump port原则上越小越好，建议十分之一波长一下，详细的请参考help
最好不要，芯片有一定的介质高度，完全已端口来替代，误差较大，建议是建立芯片上的Pad然后连接到地！
