插入损耗求谐振腔品质因数
05-08

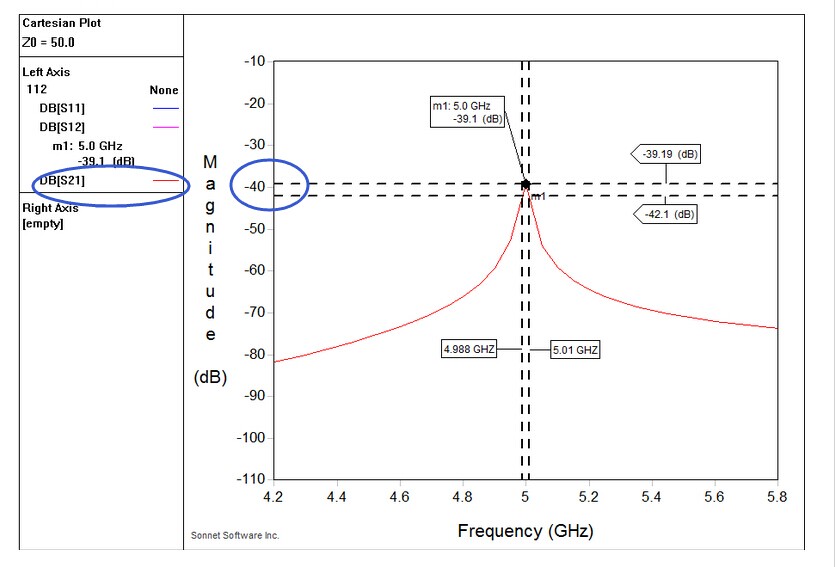

找到这样一幅图 关于插入损耗求Q值的
大致意思是
其中f1、f2是通过S12（S21）的3dB带宽确定的；
问题是：S21的值不是都大于-3dB才对吗?这里为什么会在-30dB以下?
请各位大神解答啊！
大致意思是
其中f1、f2是通过S12（S21）的3dB带宽确定的；
问题是：S21的值不是都大于-3dB才对吗?这里为什么会在-30dB以下?
请各位大神解答啊！
一般测单腔的Q值时，我们将插损值调到-27dB附近才认为是对应频点的Q值。
