CST仿真um量级结构,如何看一个面上的总功率流大小。

05-08
如题。在做光子晶体的仿真,监测结果设置了power,但是不知道怎么分析结果,我想得到一个面上的功率流大小,但是用后处理中的0D积分值,不知道是啥意思,也不知道对不对。请问有没有人做过这方面的东西啊?

如果你的介质是无损的是不能看到功率流的大小的。此外,不要看具体的某个分量,而是点在
f=10GHz的功率流时可以导出数据。不是在x的法向上或者切向上导出。
导出的数据为各个点上x方向、y方向、z方向的值,然后你按照你的需要处理就是了。

功率流整个空间都可以看,你的思路是对的,用od result中的evaluate the field on perdefined face,很好!没错!
关键是需要选中一个面,然后将其object -face - create face from face,这样后处理的上述项中就有了相应的面可以选了,其实就是在定义那个“predefined face”啦,呵呵

我也在做类似的工作,就是计算两个面上的功率流,然后计算传输效率。但是现在对这个power flow 的field monitor有点不太理解了,它是怎么来的?每一点上的power flow是对该点的时间信号做傅里叶变换得到的吗?如果是的话,为什么我按楼上的做法会出现这样的情况,即在离源较远的面上的功率流比离源较近的面上的功率流要大?麻烦帮忙解答一下,不胜感激

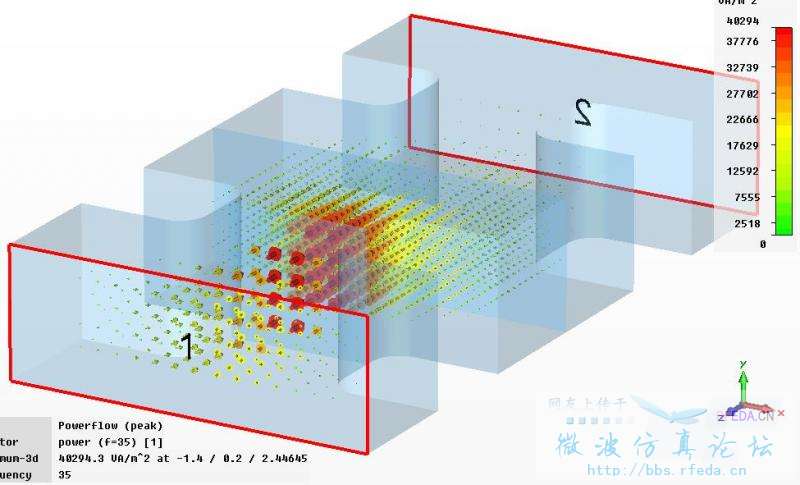

是有可能的,比如下图


呵呵,这个问题我也想问。

具体为啥,偶也不太清楚,可能是指的稳态情况下的0相位时的状态吧

Power Flow其实就是波印亭矢量,就是E叉乘H的共轭得到的矢量

波印亭矢量,就是E叉乘H的共轭得到的矢量
这个说法欠妥当。
坡音廷矢量是s(r,t)=E(r,t)×H(r,t)
或者说是复数的坡音廷矢量为S(r)=0.5×E(r)×H*(r),这个等式的每一个字母上有~,不好输入
而且,Re(复数的坡音廷矢量为S(r))=s(r,t)
