用CST怎样仿真条状天线的电场分布

05-08

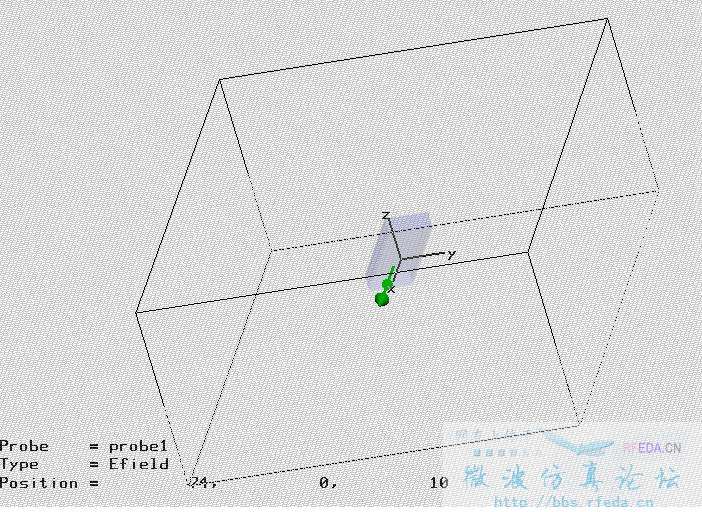

我想仿真简单的条状天线，如图1

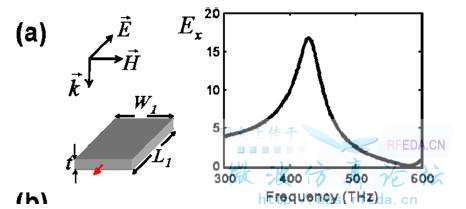

。这是个50×128×20（nm）的条状金属(银)天线。平面波（磁场沿y方向）沿z 方向垂直入射，需要探测在天线末端，离中心10nm处的电场的频谱（此处定义了探针）。我用平面波激发，边界条件设的在z方向open, 在x，y方向设为periodic.但是不知道background properties 设成多大好，试了几个值，跟别人文献始终对不上图2

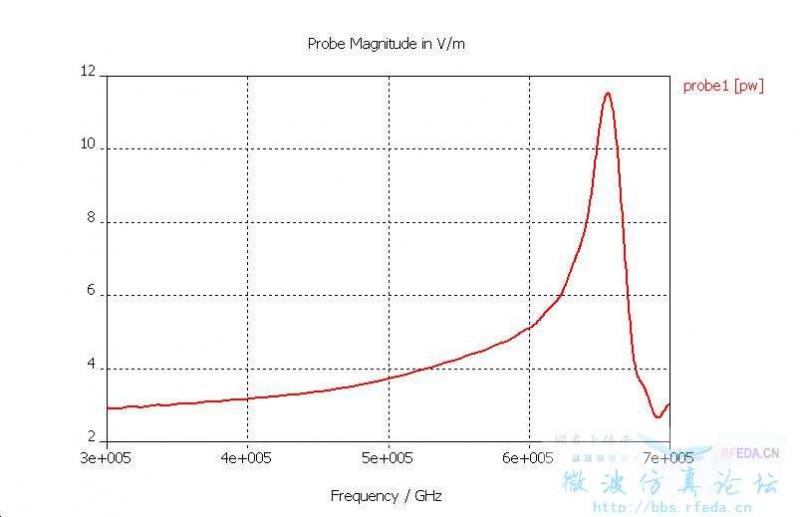

为文献报道的结果，图3

是我做的结果。是背景设的不对还是其他地方的问题呢?
