有两个变量时的扫描问题

05-08


我现在用参数扫描,其中已有两个变量,如上图所示,分别为phase1,phase2.
在 方向phase1=0,            phase2=0度180度;
在 方向phase1=0度180度,  phase2=180度;
若是扫描对角线方向 时,不需另外定义变量,只需phase1=phase2=180度0度,可是这个不知道在hfss中怎么设置,因为在 hfss中对每个单独的变量可以定义,可是这个对角线要同时满足两个变量都从180度0度,不知道怎么设置,请各位达人指点!


这是刚才的没有显示的图

这个不定义新的变量恐怕不行吧.定义一个phase3=sqrt(phase^2+phase2^2)就行了吧.

phase3=sqrt(phase^2+phase2^2)也是在project variables里设置吗?我试了,不行,,说是phase1 和phase2是变量。

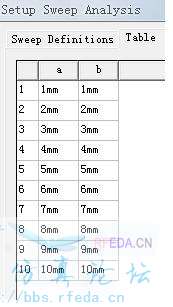

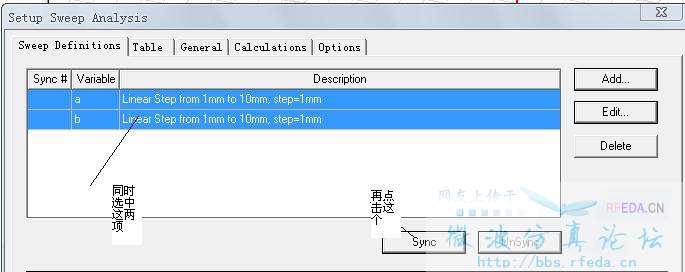

这里是我的操作步骤,不知是不是能达到小编的要求,顺便问下,小编是计算布里渊区域吧?我觉得那个东西好难,根本不知道怎么做?你能不能把你的模型发我一下,谢谢



  • 小编,把你的Email告诉我,我给你发

    我觉得小编的设置是合理的,可是对角线方向是从180扫到0,这样table中的就反了,我很想和小编讨论我做的布里渊区的设置,急盼指导!所以我会把我的模型发给你的.我的email:ligaoqiancc@163.com

    受教,谢谢小编,小编!那冒昧问一下,什么是布里渊区域阿?没听说过

    在固体物理相关书籍里可以找到你说的布里渊区.

    dobby小编,请查看你的邮箱


    晕 我这里查资料不方便,能大概介绍一下吗?
    很想了解一下。
    谢谢!

    布里渊区  Brillouin zone
    固体的能带理论中,各种电子态按照它们波矢的分类。在波矢空间中取某一倒易阵点为原点,作所有倒易点阵矢量的垂直平分面,这些面波矢空间划分为一系列的区域:其中最靠近原点的一组面所围的闭合区称为第一布里渊区;在第一布里渊区之外,由于一组平面所包围的波矢区叫第二布里渊区;依次类推可得第三、四、…等布里渊区。各布里渊区体积相等,都等于倒易点阵的元胞体积。周期结构中的一切波在布里渊区界面上产生布喇格反射,对于电子德布罗意波,这一反射可能使电子能量在布里渊区界面上(即倒易点阵矢量的中垂面)产生不连续变化。根据这一特点,1930年L.-N.布里渊首先提出用倒易点阵矢量的中垂面来划分波矢空间的区域,从此被称为布里渊区。
    第一布里渊区就是倒易点阵的维格纳-赛茨元胞,如果对每一倒易点阵作此元胞,它们会毫无缝隙的填满整个波矢空间。由于完整晶体中运动的电子、声子、磁振子、……等元激发(见固体中的元激发)的能量和状态都是倒易点阵的周期函数,因此只需要用第一布里渊区中的波矢来描述能带电子、点阵振动和自旋波……的状态,并确定它们的能量(频率)和波矢关系。限于第一布里渊区的波矢称为简约波矢,而第一布里渊区又叫简约区,在文献中不加定语的布里渊区指的往往就是它。
      布里渊区的形状取决于晶体所属布喇菲点阵的类型。简单立方、体心立方和面心立方点阵的简约区分别为立方体,菱十二面体和截角八面体(十四面体)。它们都是对称的多面体,并具有相应点阵的点群对称性,这一特征使简约区中高对称点的能量求解得以简化(见晶体的对称性)。

    太高深了,谢谢dobby!
